ИЗМЕРЕНИЕ
ОТВЕР
С
ТИЯ
(
цик
л
421, DIN/ISO: G421)
Учитывайте при программировании!
Параметры цикла
U
Центр по 1-ой оси Q273 (абсолютно): центр
окружности по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q274 (абсолютно): центр
отверстия по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
Заданный диаметр Q262: введите диаметр
отверстия. Диапазон ввода от 0 до 99999,9999
U
Начальный угол Q325 (абсолютно): угол между
главной осью плоскости обработки и первой
точкой измерения. Диапазон ввода от -360,0000
до 360,0000
U
Шаг угла Q247 (в приращениях): угол между
двумя точками измерения, знак шага угла
определяет направление обработки (-= по
часовой стрелке). Если Вы хотите измерить дугу
окружности, то программируйте шаг угла менее
90°. Диапазон ввода от -120,0000 до 120,0000
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Чем меньше запрограммированный шаг угла, тем
менее точно ЧПУ рассчитывает центр круга.
Минимальное значение: 5°.

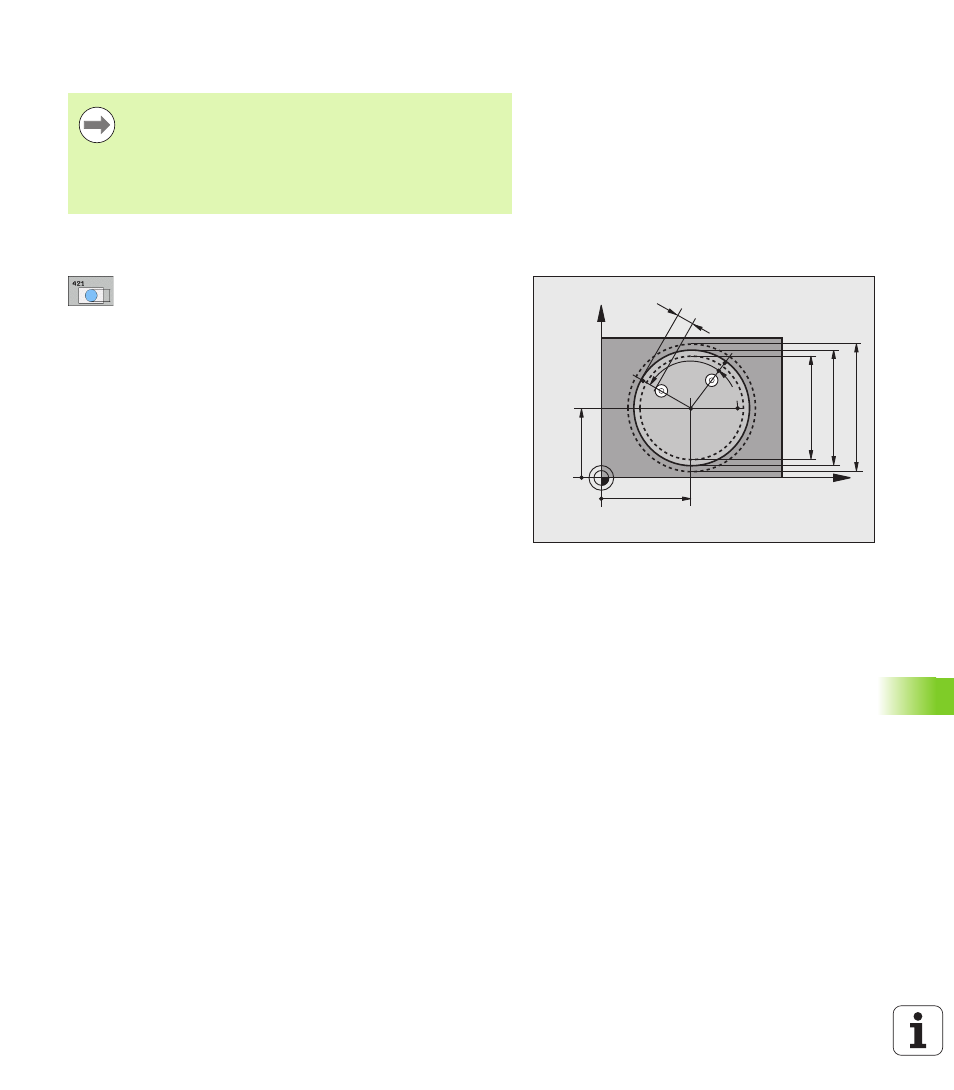

X
Y
Q274
±Q280
Q273
±Q279
Q27
6
Q325
Q247
Q262
Q275
SET_UP(TCHPROBE.TP)
+
Q320
