HEIDENHAIN TNC 620 (340 56x-03) Cycle programming - Инструкция (Страница 150)

150 Циклы обработки: фрезерование карманов / островов / канавок
5.5
КР
УГ
ЛАЯ
КАНАВКА
(
цик
л
254, DIN/ISO: G254,
опция
ПО
Advanced
programming features)

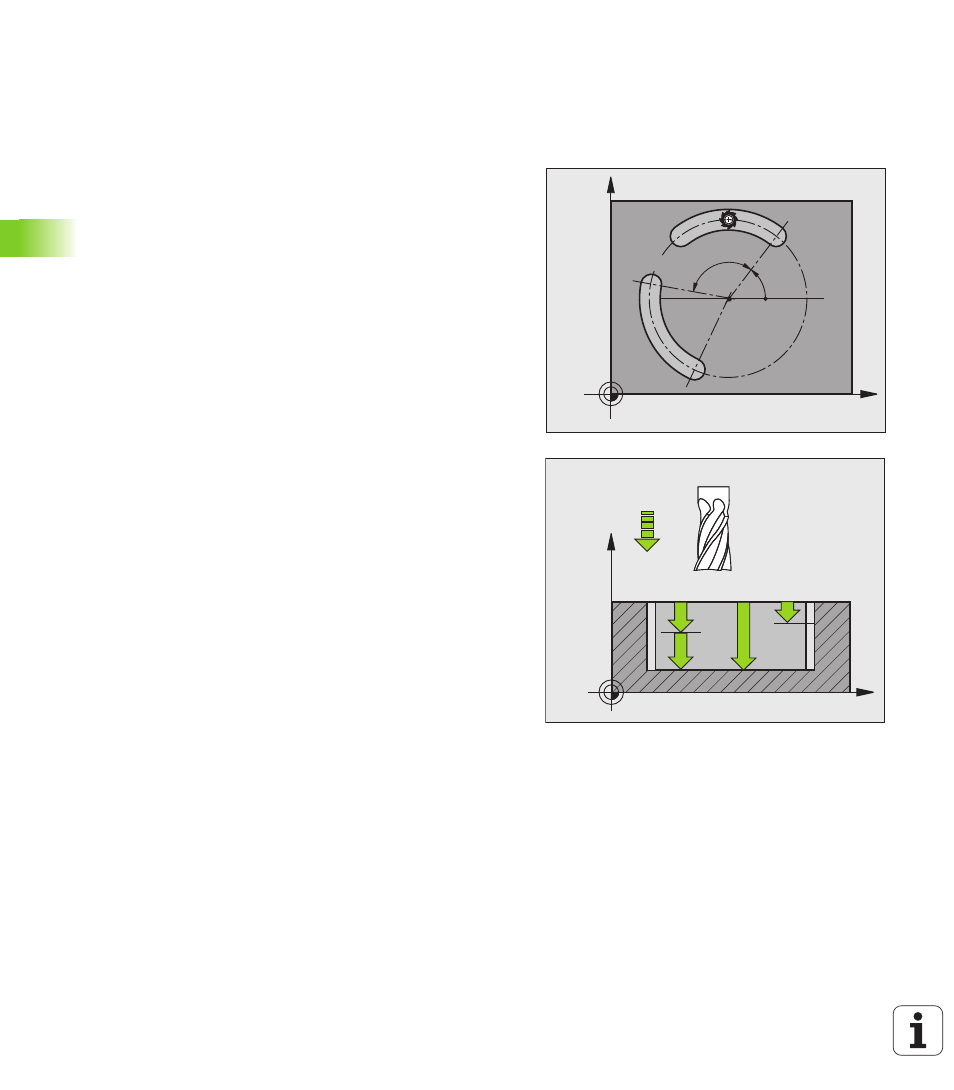

U Начальный угол Q376 (абсолютный): введите
полярный угол точки старта. Диапазон ввода от
-360,000 до 360,000
U Угол раскрытия канавки Q248 (в инкрементах):
введите угол раскрытия канавки. Диапазон ввода
от 0 до 360,000
U Шаг угла Q378 (в инкрементах): угол, на который
поворочивается весь паз. Центр вращения лежит
в центре сегмента. Диапазон ввода от -360,000 до
360,000
U Количество проходов Q377: количество проходов
на сегменте. Диапазон ввода от 1 до 99999
U Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин. Диапазон ввода от 0 до 99999.999 или
через FAUTO, FU, FZ
U Вид фрезерования Q351: вид обработки
фрезерованием при M3:
+1 = попутное фрезерование
–1 = встречное фрезерование
U Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна канавки. Диапазон
ввода от -99999,9999 до 99999,9999
U Глубина врезания Q202 (в инкрементах): величина,
на которую инструмент каждый раз производит
врезание; введите значение больше 0. Диапазон
ввода от 0 до 99999,9999
U Припуск на чистовую обработку на глубине Q369 (в
инкрементах): припуск на чистовую обработку дна.
Диапазон ввода от 0 до 99999,9999
U Подача врезания на глубину Q206: скорость
движения инструмента при врезании на глубину в
мм/мин. Диапазон ввода от 0 до 99999,999, либо
через FAUTO, FU, FZ
U Врезание при чистовой обработке Q338 (в
инкрементах): величина, на которую врезается
инструмент по оси шпинделя при чистовой
обработке. Q338=0: чистовая обработка за одно
врезание. Диапазон ввода от 0 до 99999,9999
X
Y
Q376
Q378
X
Z
Q201
Q206
Q202
Q338
