11.5 ЗЕРКАЛЬНОЕ
ОТОБРАЖЕНИЕ (цикл 8,
DIN/ISO: G28)
Действие
ЧПУ может выполнять обработку в плоскости с зеркальным
отображением.
Зеркальное отображение действует с момента его определения в
программе. Оно действует также в режиме работы
«Позиционирование с ручным вводом». ЧПУ показывает
активные зеркальные оси в дополнительной индикации
состояния.
Если отражается только одна ось, то изменяется направление
вращения инструмента. Этот принцип не действует в циклах
обработки.
Если зеркально отражаются две оси, то направление вращения
сохраняется.

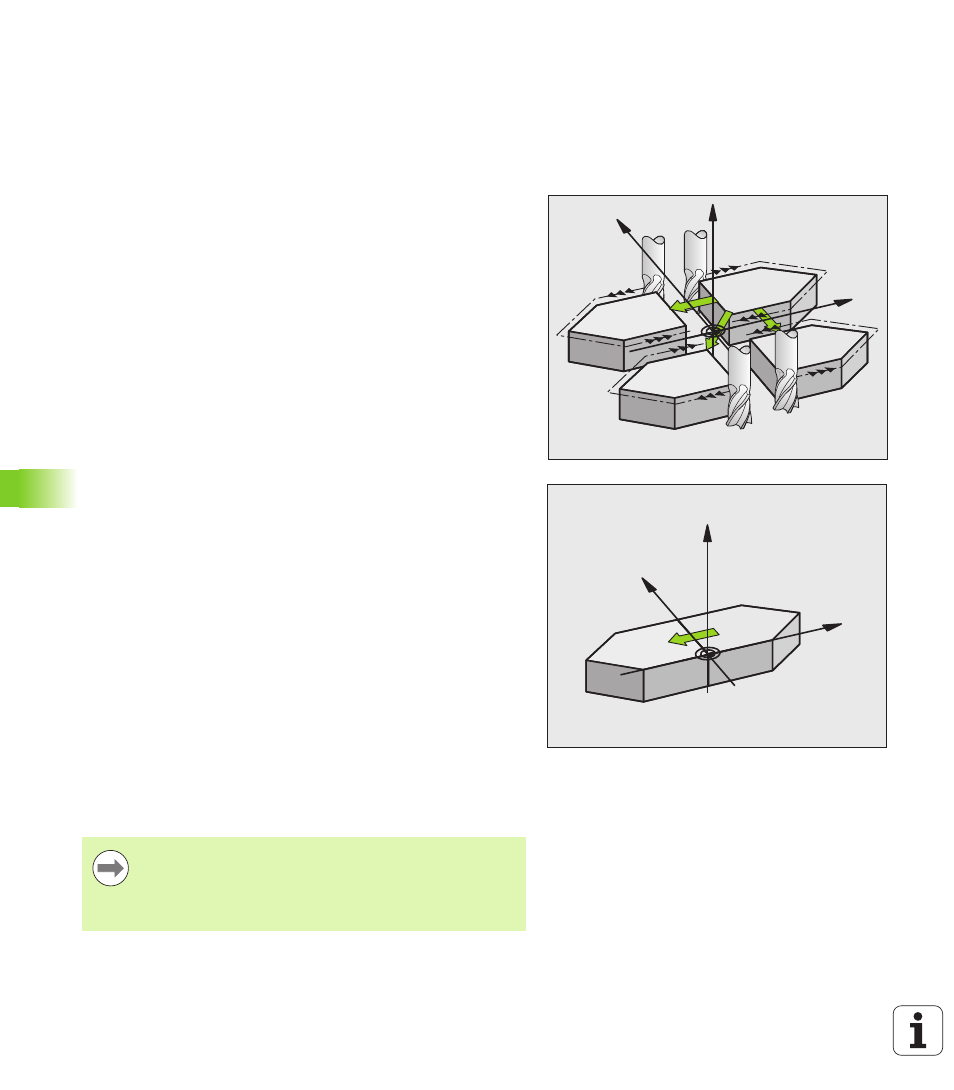

Результат зеркального отображения зависит от положения
нулевой точки:
Нулевая точка лежит на отражаемом контуре: элемент
отражается прямо в нулевой точке;
Нулевая точка лежит вне отражаемого контура: элемент
дополнительно смещается;
Сброс
Заново запрограммируйте цикл ОТРАЖЕНИЕ и нажмите NO ENT.
Учитывайте при программировании!
Y
X
Z
Y
X
Z
Если отражается только одна ось, изменяется
направление вращения в циклах фрезерования с 200-
ыми номерами. Исключение: цикл 208, в котором
сохраняется определенное в цикле направление
вращения.
