16.6 ИЗМЕРЕНИЕ КРУГЛОГО
ОСТРОВА (цикл 422,
DIN/ISO: G422)
Ход цикла
Цикл измерительного щупа 422 определяет центр и диаметр
круглого острова. Если в цикле задаются соответствующие
значения допуска, то ЧПУ осуществляет сравнение заданного и
фактического значения и записывает это отклонение в системных
параметрах.

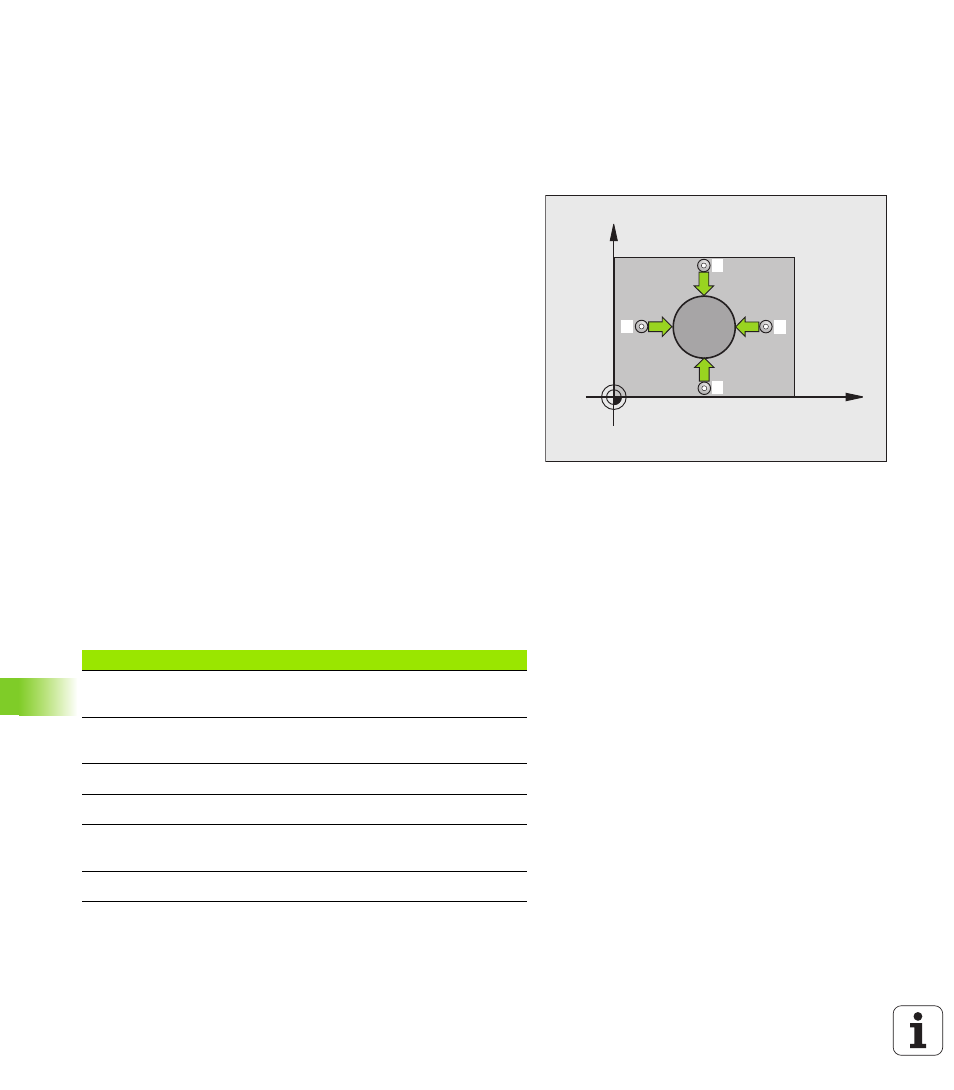

1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 289) в точку измерения
1
.
ЧПУ вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F). ЧПУ
автоматически определяет направление измерения, в
зависимости от запрограммированного начального угла
3 После чего щуп перемещается круговым движением либо на
высоту замера, либо на безопасную высоту к следующей точке
измерения
2
и выполняет там второй измерительный ход
4 Система ЧПУ позиционирует щуп в точке измерения
3
, потом
в точке измерения
4
и выполняет там третий и,
соответственно, четвертый измерительный ход
5 После чего ЧПУ возвращает измерительный щуп на
безопасную высоту и запоминает фактические значения и
отклонения в следующих параметрах Q:
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q153
Фактическое значение диаметра
Q161
Отклонение центра по главной оси
Q162
Отклонение центра по
вспомогательной оси
Q163
Отклонение диаметра
