402

Циклы измерительных щупов: автоматический контроль заготовки

16.9

ИЗМЕРЕНИЕ

ШИРИНЫ

КАНАВКИ

(

цик

л

425, DIN/ISO:

G425)

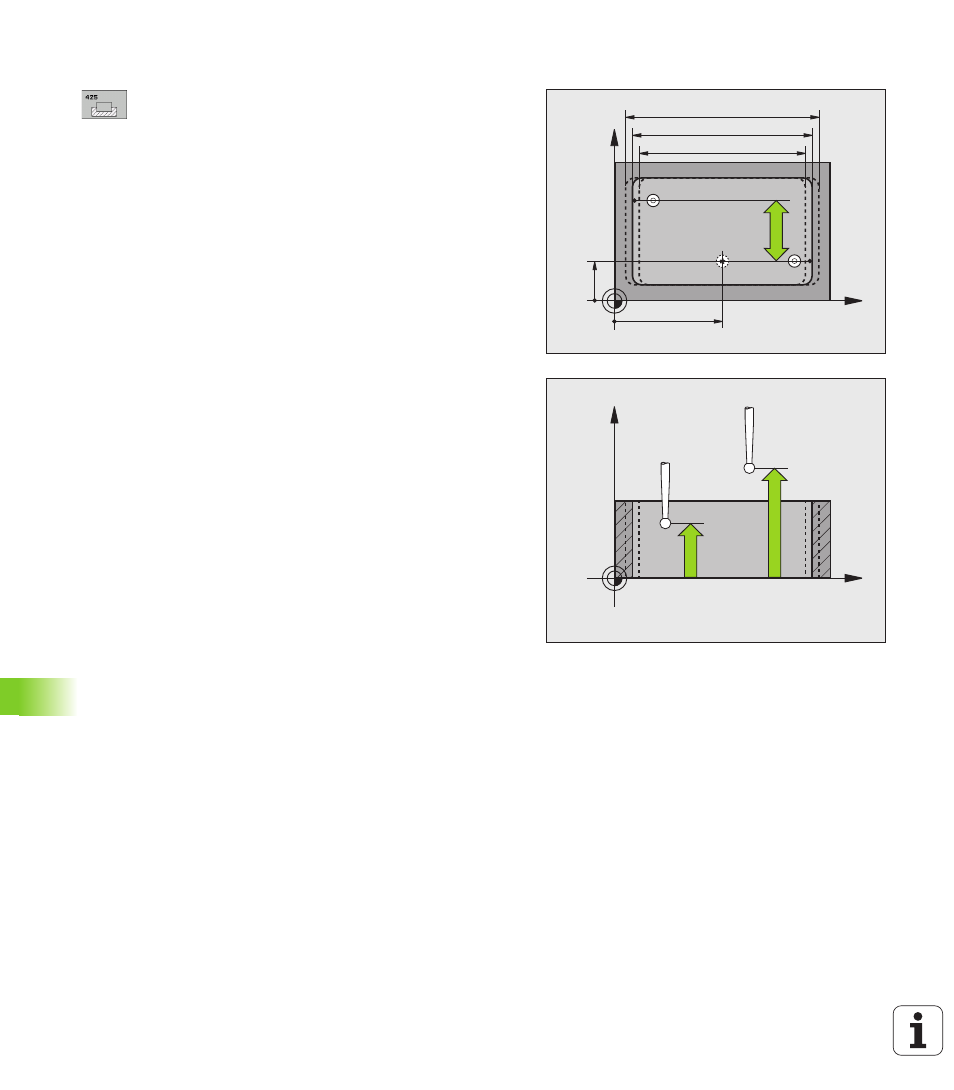

Параметры цикла

U

Начальная точка по 1-ой оси Q328 (абсолютно):

начальная точка измерения по главной оси

плоскости обработки. Диапазон ввода от

-99999,9999 до 99999,9999

U

Начальная точка по 2-ой оси Q329 (абсолютно):

начальная точка измерения по вспомогательной

оси плоскости обработки. Диапазон ввода от

-99999,9999 до 99999,9999

U

Смещение для 2-го измерения Q310 (в

приращениях): значение, на которое смещается

измерительный щуп перед вторым измерением.

При вводе 0 ЧПУ смещение не выполняет.

Диапазон ввода от -99999,9999 до 99999,9999

U

Ось измерения Q272: ось плоскости обработки, в

которой должно производиться измерение:

1:главная ось = ось измерения

2:вспомогательная ось = ось измерения

U

Высота измерения по оси щупа Q261

(абсолютная): координата центра сферы (=точки

контакта) по оси измерительного щупа, на которой

должно производиться измерение. Диапазон

ввода от -99999,9999 до 99999,9999

U

Безопасная высота Q260 (абсолютная):

координата оси измерительного щупа, в которой

столкновение инструмента и заготовки (зажимного

приспособления) невозможно. Диапазон ввода от

-99999,9999 до 99999,9999

U

Заданная длина Q311: заданное значение

измеряемой длины. Диапазон ввода от 0 до

99999,9999

U

Максимальный размер Q288: наибольшая

разрешенная длина. Диапазон ввода от 0 до

99999,9999

U

Минимальный размер Q289: наименьшая

разрешенная длина. Диапазон ввода от 0 до

99999,9999

Q329

Q328

X

Y

Q289

Q311

Q288

Q272=1

Q272=2

Q310

X

Z

Q261

Q260
