HEIDENHAIN TNC 620
235
10.3
С
ТАНДАР
Т
НАЯ
ПОВЕР
Х
НОС
ТЬ
(
цик
л
231, DIN/ISO: G231,
опция
ПО
Advanced programming features)
10.3 СТАНДАРТНАЯ ПОВЕРХНОСТЬ
(цикл 231, DIN/ISO: G231, опция
ПО Advanced programming
features)

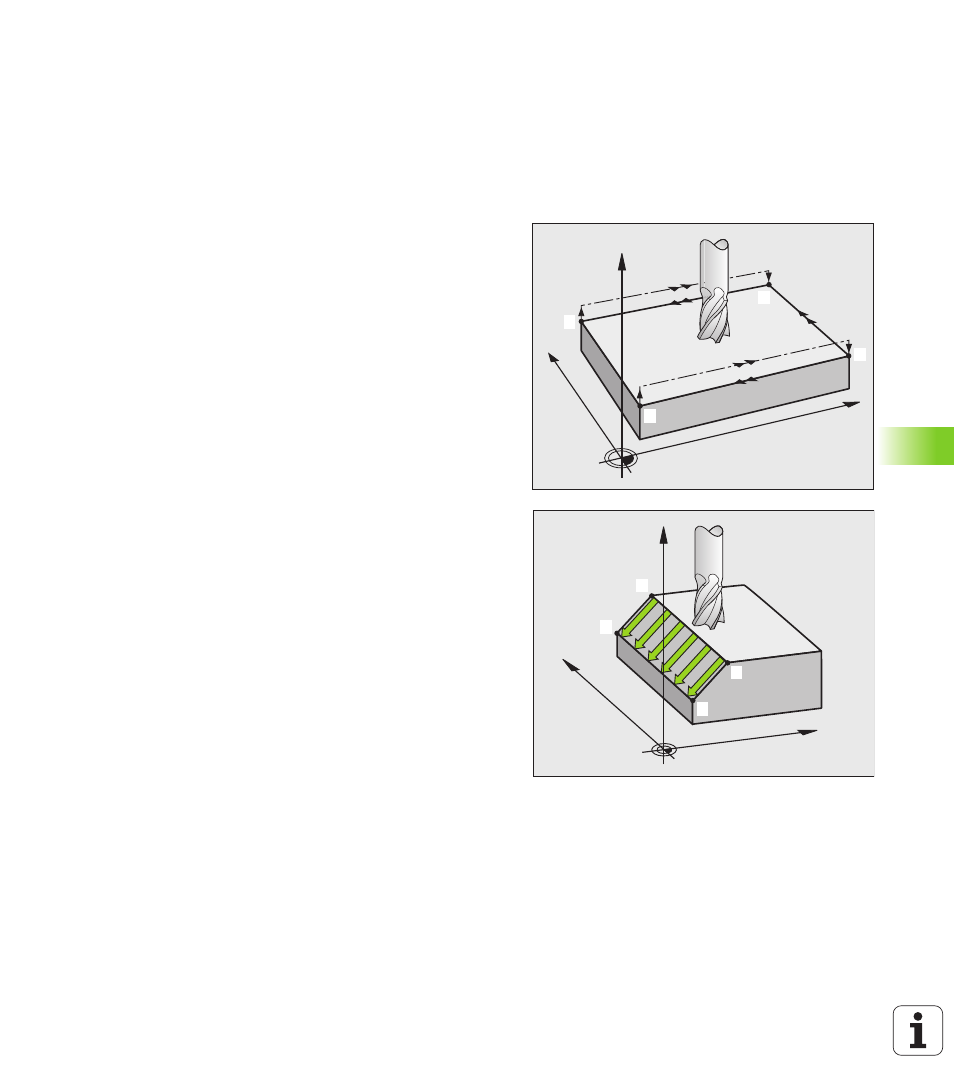

Ход цикла
1 ЧПУ позиционирует инструмент при помощи трехмерного
прямолинейного перемещения из текущей позиции в
начальную точку
1
2 Затем инструмент перемещается с запрограммированной
подачей фрезерования в конечную точку
2
3 В этой точке ЧПУ на ускоренном ходу FMAX перемещает
инструмент на величину диаметра инструмента в
положительном направлении по оси шпинделя, а затем
возвращает его в начальную точку
1
4 В начальной точке
1
ЧПУ снова перемещает инструмент на то
значение Z, на которое он был перемещен в последний раз
5 Затем ЧПУ смещает инструмент по всем трем осям от точки
1
по направлению к точке
4
на следующую строку
6 Затем ЧПУ перемещает инструмент в конечную точку этой
строки. Конечную точку ЧПУ рассчитывает из точки
2
и
смещения в направлении точки
3
7 Построчное фрезерование повторяется до тех пор, пока
заданная поверхность не будет полностью обработана
8 В заключение ЧПУ позиционирует инструмент над самой
удаленной от контура точкой (из заданных) по оси шпинделя
на значение диаметра инструмента
X
Y
Z
1
2
3
4
X
Y
Z
1
2
3
4
