Циклы обработки: построчное фрезерование
10.2
ПОС
Т
Р
О
ЧНОЕ
ФРЕЗЕР
ОВ
АНИЕ
(
цик
л
230, DIN/ISO: G230,
опция
ПО
Advanced programming features)

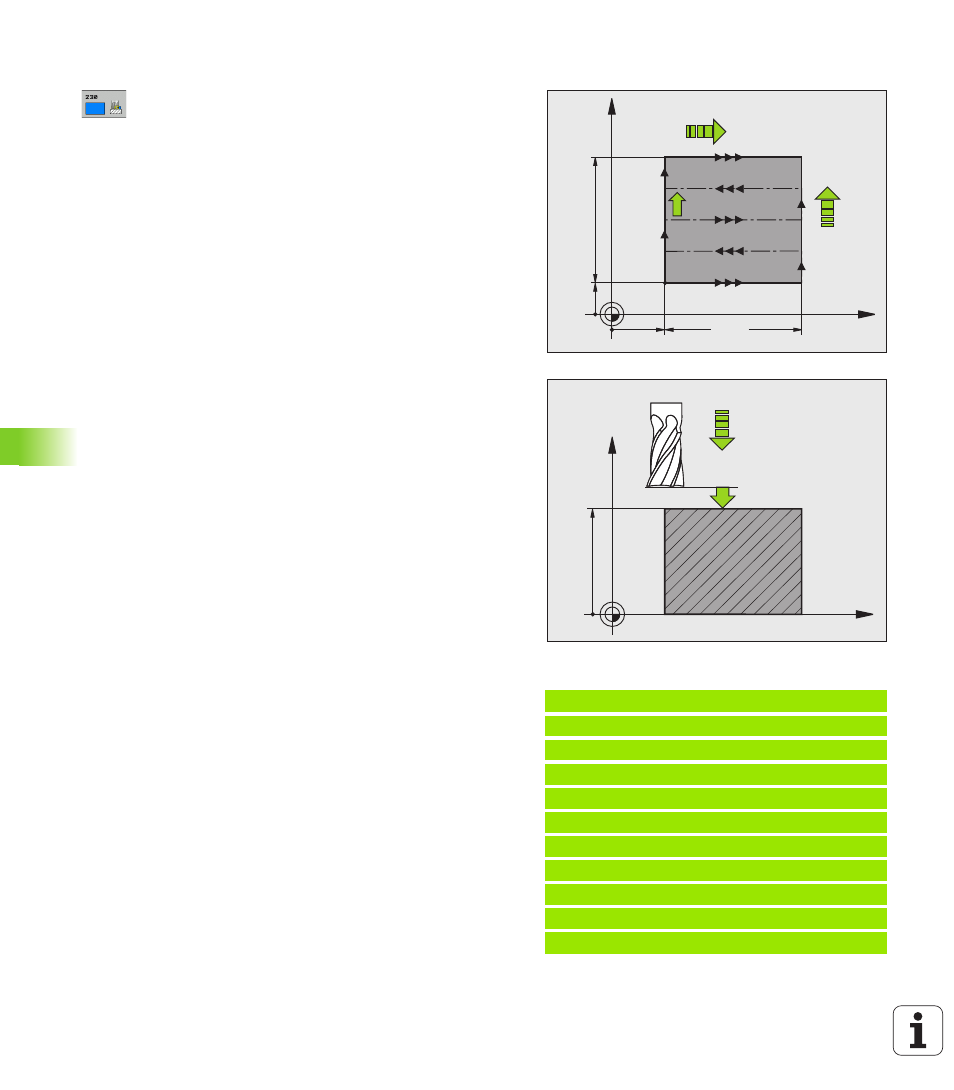

Параметры цикла
U
Начальная точка 1-ой оси Q225 (абсолютная):
координата точки минимума построчно
фрезеруемой поверхности по главной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
Начальная точка 2-ой оси Q226 (абсолютная):
координата точки минимума построчно
фрезеруемой поверхносити на вспомогательной
оси плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
Начальная точка 3-й оси Q227 (абсолютная):
высота по оси шпинделя, на которой производится
строчное фрезерование. Диапазон ввода от
-99999,9999 до 99999,9999
U
1-ая длина стороны Q218 (в приращениях): длина
фрезеруемой поверхности на главной оси
плоскости обработки, относительно точки старта
1-ой оси. Диапазон ввода от 0 до 99999,9999
U
2-ая длина стороны Q219 (в приращениях): длина
фрезеруемой поверхности на вспомогательной
оси плоскости обработки, относительно точки
старта 2-ой оси. Диапазон ввода от 0 до
99999,9999
U
Количество проходов Q240: количество строк, на
которое ЧПУ должно переместить инструмент по
ширине. Диапазон ввода от 0 до 99999
U
Подача на врезание Q206: скорость движения
инструмента при перемещении с безопасного
расстояния до глубины фрезерования в мм/мин.
Диапазон ввода от 0 до 99999,9999 или с
помощью FAUTO, FU, FZ
U
Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин. Диапазон ввода от 0 до 99999,9999 или с
помощью FAUTO, FU, FZ
U
Поперечная подача Q209: скорость движения
инструмента при перемещении на следующую
строку в мм/мин; при программировании
поперечного перемещения по материалу вводите
значение Q209 меньше значения Q207; при
программировании поперечного свободного
перемещения значение Q209 может превышать
значение Q207. Диапазон ввода от 0 до
99999,9999 или через FAUTO, FU, FZ
U
Безопасное расстояние Q200 (в приращениях):
расстояние между вершиной инструмента и
глубиной фрезерования для позиционирования в
начале и конце цикла. Диапазон ввода от 0 до
99999,9999
Пример: NC-кадры
71 CYCL DEF 230 ПОСТРОЧНОЕ ФРЕЗЕР.
Q225=+10 ;НАЧАЛЬНАЯ ТОЧКА 1 ОСИ
Q226=+12 ;НАЧАЛЬНАЯ ТОЧКА 2 ОСИ
Q227=+2.5 ;НАЧАЛЬНАЯ ТОЧКА 3 ОСИ
Q218=150 ;ДЛИНА 1 СТОРОНЫ
Q219=75 ;ДЛИНА 2 СТОРОНЫ
Q240=25 ;ЧИСЛО ПРОХОДОВ
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q209=200 ;ПОПЕРЕЧНАЯ ПОДАЧА
Q200=2
;БЕЗОП. РАССТ.
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
