15.3
ПРИВ
ЯЗКА
К
ЦЕНТР
У
РЕБР
А
(
цик
л
409, DIN/ISO: G409)

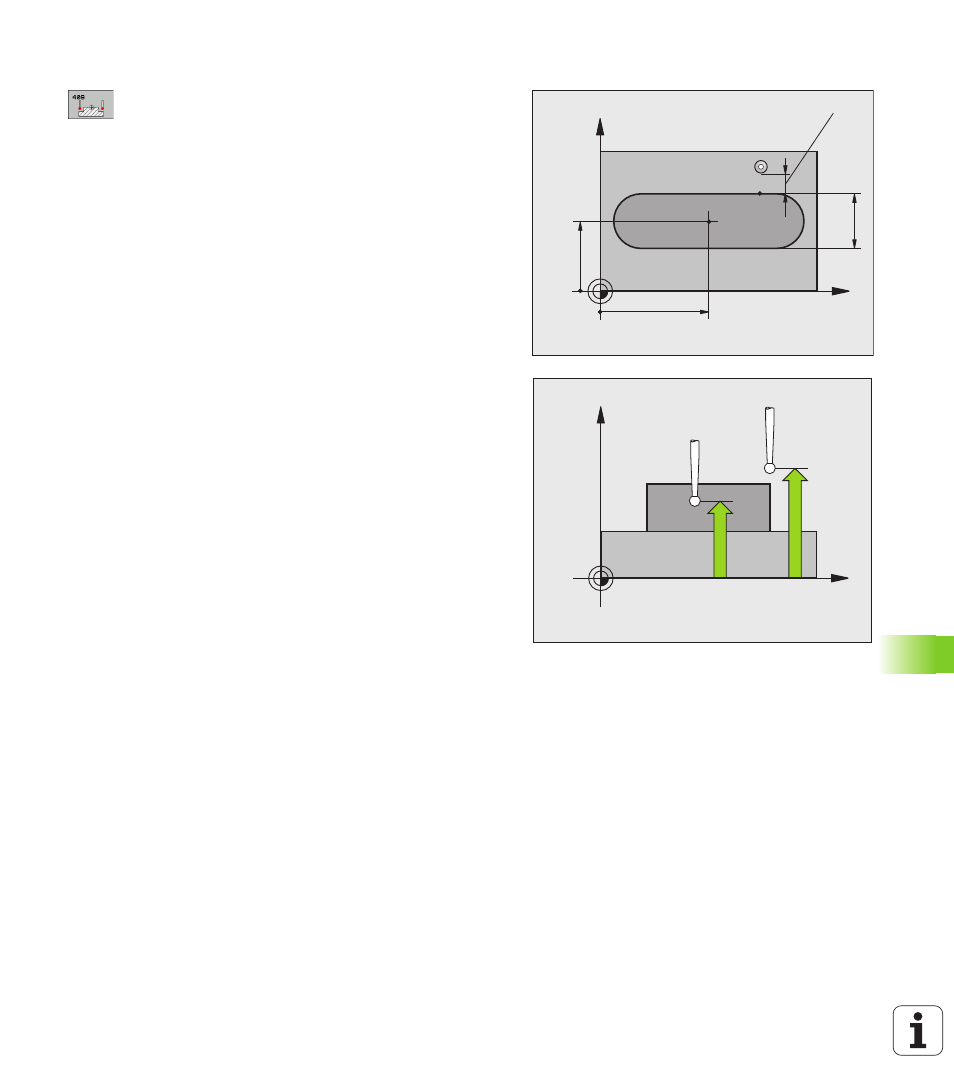

Параметры цикла
U Центр по 1-ой оси Q321 (абсолютно): центр ребра
по главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U Центр по 2-ой оси Q322 (абсолютно): центр ребра
по вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U Ширина ребра Q311 (в приращениях): ширина
ребра независимо от положения на плоскости
обработки. Диапазон ввода от 0 до 99999,9999
U Ось измерения (1=1-ая ось/2=2-ая ось) Q272:
ось, на которой должно выполняться измерение:
1: главная ось = ось измерения
2: вспомогательная ось = ось измерения
U Высота измерения по оси щупа Q261
(абсолютно): координата центра сферы (=точки
контакта) по оси измерительного щупа, в которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
U Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к SET_UP (таблица
измерительных щупов). Диапазон ввода от 0 до
99999,9999
U Безопасная высота Q260 (абсолютная):
координата по оси измерительного щупа, при
которой столкновение между щупом и заготовкой
(зажимным устройством) невозможно. Диапазон
ввода от -99999,9999 до 99999,9999
U Номер в таблице Q305: задается номер в таблице
нулевых точек/таблице предустановок, под
которым ЧПУ должна сохранить координаты
центра ребра. При вводе Q305=0 система ЧПУ
выводит индикацию автоматически так, что новая
точка привязки находится в центре перемычки.
Диапазон ввода от 0 до 2999
U Новая точка привязки Q405 (aбсолютно):
координата по оси измерения, в которой система
ЧПУ должна установить полученный центр ребра.
Базовая настройка = 0. Диапазон ввода от
-99999,9999 до 99999,9999
X
Y
Q322
Q321
Q31
1
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
