HEIDENHAIN TNC 620
189
7.7
ЧИС
Т
ОВ
АЯ
ОБР
А
БОТКА
ДНА
(
цик
л
23, DIN/ISO: G123,
опция
ПО
Advanced programming features)
7.7 ЧИСТОВАЯ ОБРАБОТКА ДНА
(цикл 23, DIN/ISO: G123, опция
ПО Advanced programming
features)

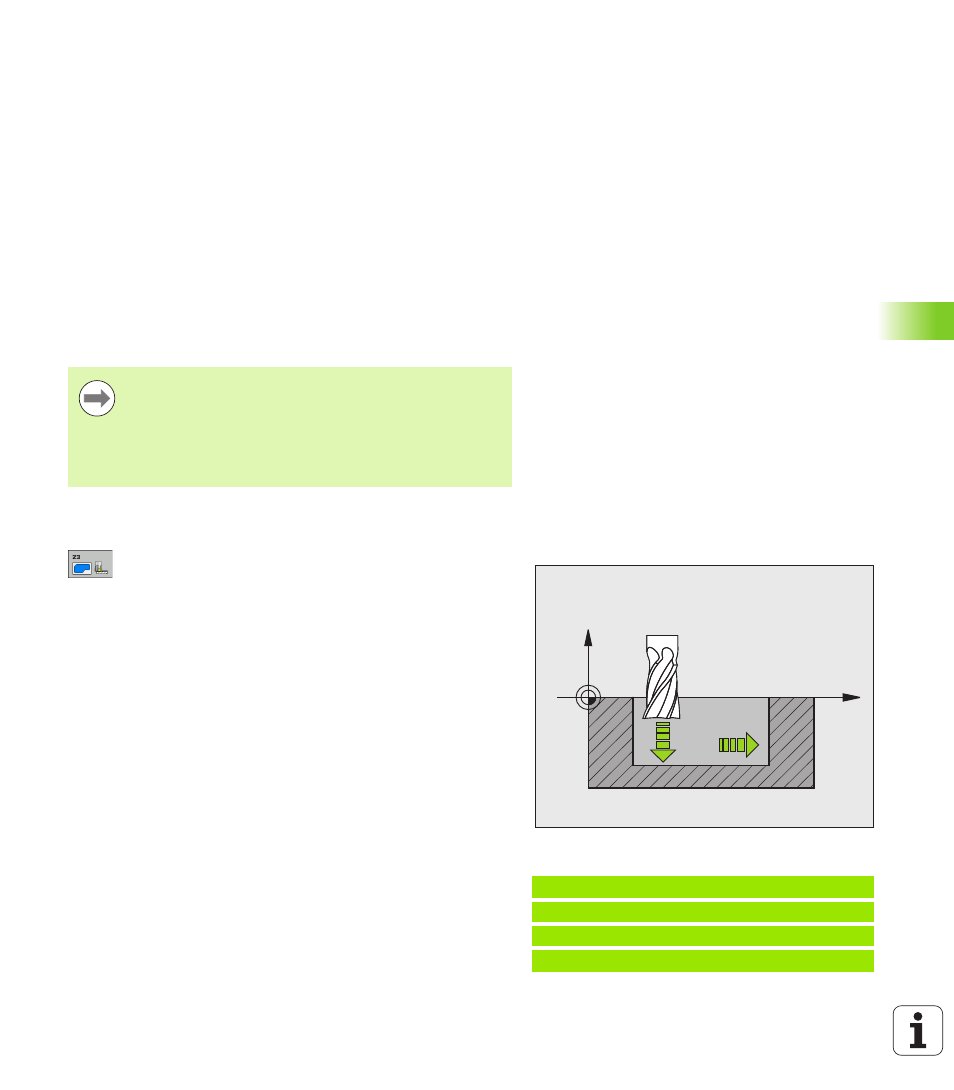

Ход цикла
Система ЧПУ плавно перемещает инструмент к обрабатываемой
поверхности, если там достаточно места. Если карман слишком
узкий, то система ЧПУ перемещает инструмент на глубину
перпендикулярно. Затем фрезеруется оставшийся после очистки
припуск на чистовую обработку.
Учитывайте при программировании!
Параметры цикла
U
Подача на врезание Q11: скорость перемещения
инструмента при врезании. Диапазон ввода от 0
до 99999,9999 или через FAUTO, FU, FZ
U
Подача чистовой обработки Q12: подача
фрезерования. Диапазон ввода от 0 до
99999,9999 или через FAUTO, FU, FZ
U
Подача обратного хода Q208: скорость
перемещения инструмента при выходе из
отверстия в мм/мин. Если введено значение
Q208=0, ЧПУ отводит инструмент из отверстия со
скоростью подачи, заданной параметром Q12.
Диапазон ввода от 0 до 99999,9999 или через
FMAX, FAUTO
Система ЧПУ самостоятельно устанавливает
стартовую точку чистовой обработки. Точка старта
зависит от вместимости кармана.
Радиус подвода для позиционирования на конечной
глубине задан жестко и не зависит от угла погружения
инструмента.
Пример: NC-кадры
60 CYCL DEF 23 ЧИСТОВАЯ ОБР. ДНА
Q11=100 ;ПОДАЧА НА ВРЕЗАНИЕ
Q12=350 ;ПОДАЧА ФРЕЗ.
Q208=99999 ;ПОДАЧА ОБР. ХОДА
X
Z
Q11
Q12
