Циклы обработки: описание контура формулой
9.1 SL-
цик
лы
со
сл
о
ж
ной
фо
рмуло
й
ко
н
тур
а
9.1 SL-циклы со сложной
формулой контура
Основные положения

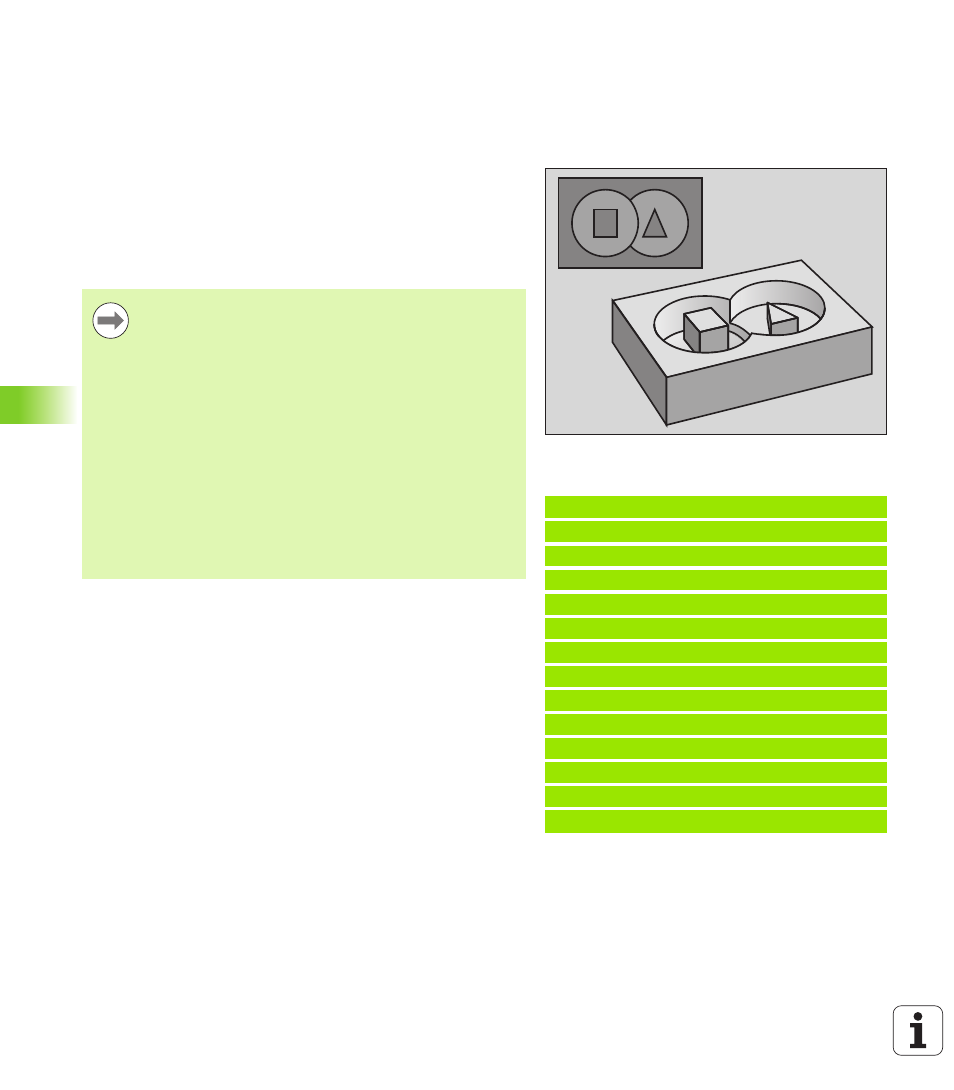

С помощью SL-циклов и сложных формул можно создавать
сложные контуры, состоящие из подконтуров (карманов или
островов). Отдельные подконтуры вводятся в качестве
отдельных программ. Таким образом, подконтуры можно
использовать несколько раз. Из выбранных подконтуров,
связанных формулой контура, система ЧПУ расчитывает весь
контур.
Пример: Схема: отработка с помощью SL-
циклов и сложной формулы контура
0 BEGIN PGM KONTUR MM
...
5 SEL CONTOUR “MODEL“
6 CYCL DEF 20 ДАННЫЕ КОНТУРА ...
8 CYCL DEF 22 ЧЕРН.ОБРАБОТКА ...
9 CYCL CALL
...
12 CYCL DEF 23 ЧИСТ.ОБР.ДНА ...
13 CYCL CALL
...
16 CYCL DEF 24 ЧИСТ.ОБР.БОК. ПОВ...
17 CYCL CALL
63 L Z+250 R0 FMAX M2
64 END PGM KONTUR MM
QC1
QC2
QC4
QC1
Память для одного SL-цикла (все программы контура)
ограничена максимум 128 контурами. Количество
возможных элементов контура зависит от типа контура
(внутренний/наружный) и количества описаний
контура, и составляет максимум 16384 элементов
контура.
SL-циклы с формулой контура исходят из предпосылки
структурированного построения программы и
предоставляют возможность сохранять
повторяющиеся контуры в отдельных программах. При
помощи формулы контура Вы соединяете подконтуры
в один общий контур и определяете, является он
карманом или островом.
Функция SL-циклов с формулой контура находится в
нескольких разделах системы ЧПУ и служит основой
для дальшей работы.
