16.13 ИЗМЕРЕНИЕ ПЛОСКОСТИ
(цикл 431, DIN/ISO: G431)
Ход цикла

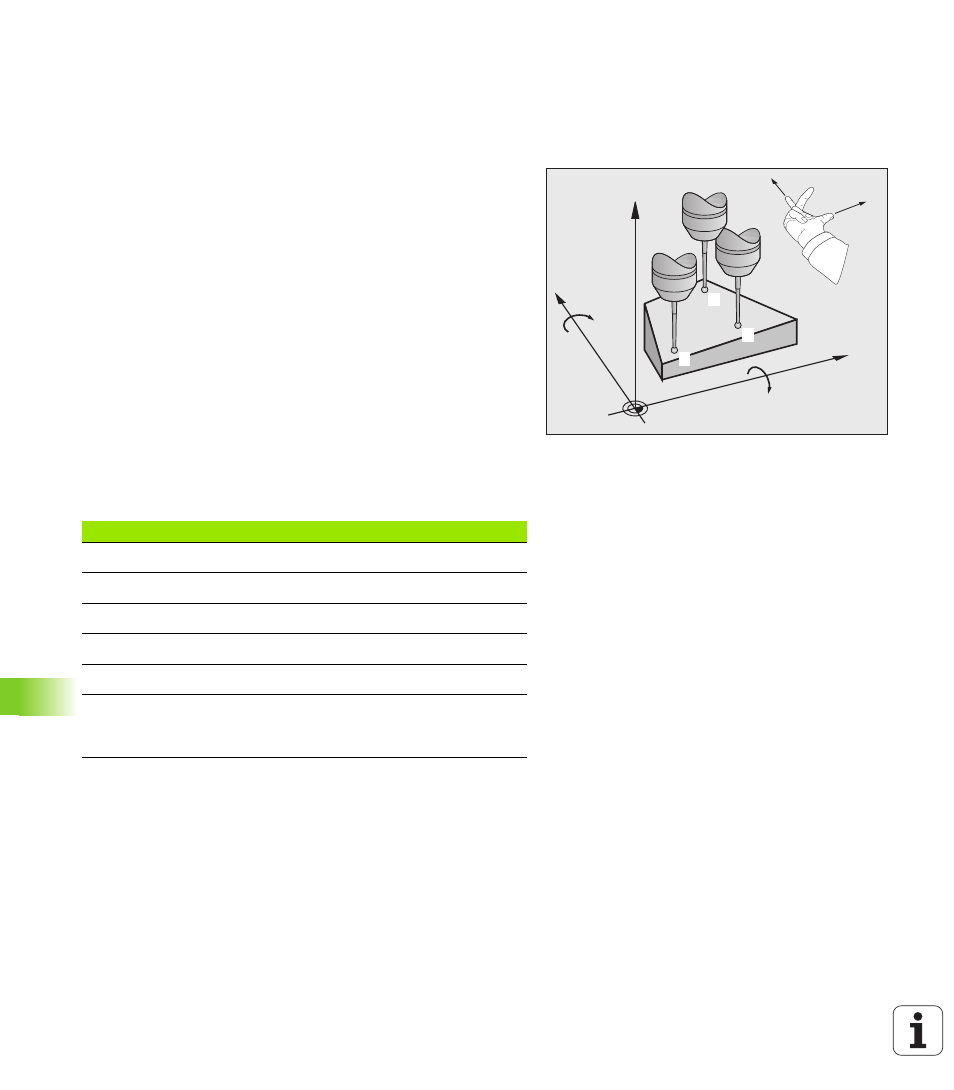

Цикл измерительного щупа 431 определяет угол плоскости путем
измерения трех точек и сохраняет эти значения в системных
параметрах.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 289) в первую точку
измерения
1
и измеряет там первую точку плоскости. При этом
ЧПУ отводит измерительный щуп на безопасное расстояние в
направлении, противоположном заданному направлению
перемещения
2 Измерительный щуп перемещается на безопасную высоту,
затем в плоскости обработки к точке измерения
2
и измеряет
там фактическое значение второй точки плоскости
3 После этого щуп перемещается назад на безопасную высоту,
затем в плоскости обработки к точке измерения
3
и измеряет
там фактическое значение третьей точки плоскости
4 После чего ЧПУ возвращает измерительный щуп на
безопасную высоту и сохраняет полученные значения угла в
следующих параметрах Q:
X
Z
Y
1
2
3
+X
+Y
A
B
Номер параметра
Значение
Q158
Угол проекции оси A
Q159
Угол проекции оси B
Q170
Пространственный угол A
Q171
Пространственный угол B
Q172
Пространственный угол C
от Q173 до Q175
Измеренные значения по оси
измерительного щупа (с первого по
третье измерение)
