152 Циклы обработки: фрезерование карманов / островов / канавок
5.6
ПР
ЯМО
УГ
О
ЛЬНЫЙ
ОС
ТР
ОВ
(
цик
л
256, DIN/ISO: G256,
опция
ПО
Advanced programming features)
5.6 ПРЯМОУГОЛЬНЫЙ ОСТРОВ
(цикл 256, DIN/ISO: G256,
опция ПО Advanced
programming features)

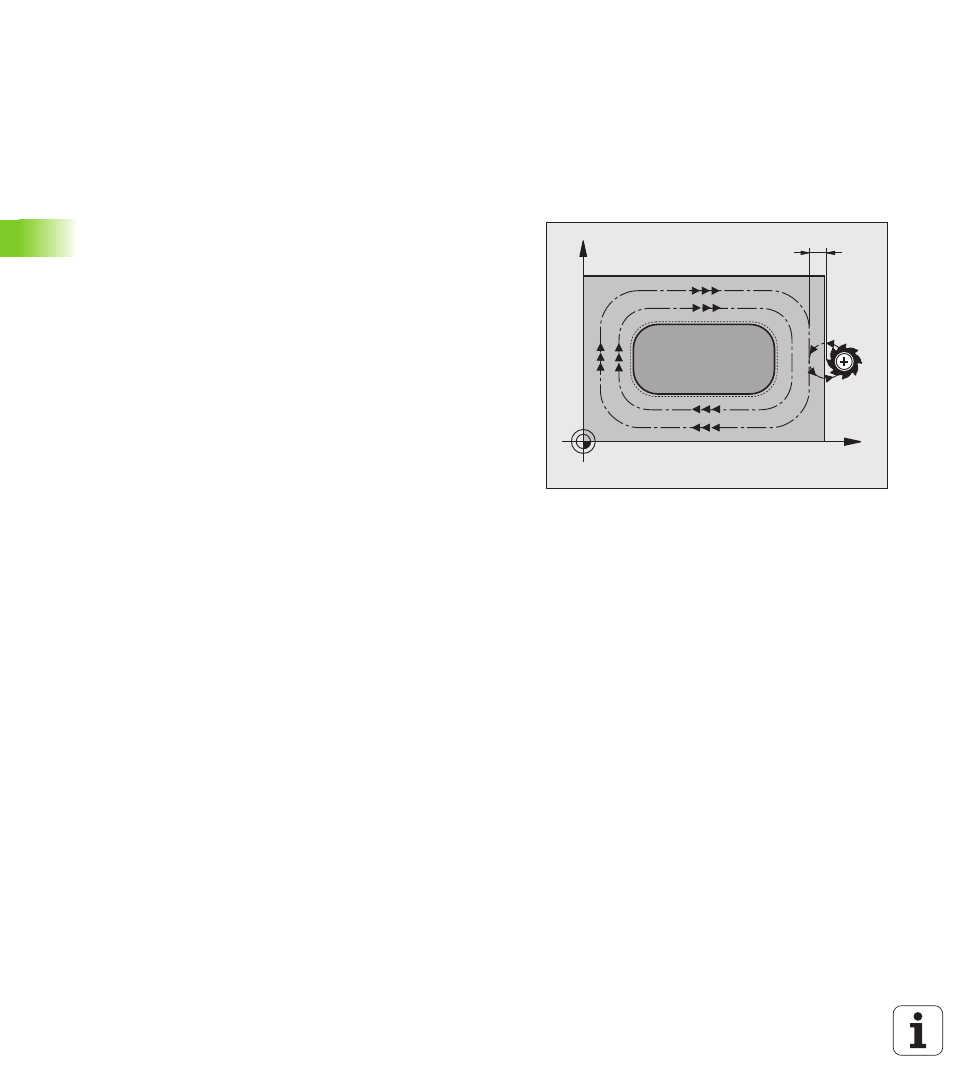

Ход цикла
С помощью цикла прямоугольного острова 256 можно полностью
обрабатать прямоугольный остров. Если размер заготовки
больше максимального врезания со стороны, тогда ЧПУ
выполняет несколько врезаний со стороны вплоть до достижения
размера готовой детали.
1 Инструмент перемещается от начальной позиции цикла
(центр острова) в положительном направлении оси X в
позицию старта обработки. Позиция старта находится на
рсстоянии 2 мм справа от заготовки
2 Если инструмент находится на 2-м безопасном расстоянии,
система ЧПУ производит перемещение на ускоренном ходу
FMAX на безопасное расстояние и оттуда со скоростью
подачи врезания перемещается на первую глубину врезания
3 Затем инструмент перемещается по касательной к контуру
острова, выполняя попутное фрезерование витка.
4 Если заданный размер острова нельзя достичь одним
проходом, ЧПУ возвращает инструмент на текущую глубину
врезания сбоку и фрезерует еще один виток. Система ЧПУ
учитывает при этом размер заготовки, размер готовой детали
и допустимое врезание со стороны. Эта операция повторяется
до тех пор, пока не будет достигнут определенный размер
готовой детали
5 Потом инструмент перемещается назад по касательной от
контура к начальной точке обработки острова
6 Затем инструмент перемещается на следующую глубину
врезания и обрабатывает остров на этой глубине
7 Эта операция повторяется до тех пор, пока не будет
достигнута запрограммированная глубина
X
Y
2mm
