344 Циклы измерительных щупов: автоматическая установка точек привязки
15.8
ПРИВ
ЯЗКА
К
ВНЕШНЕМУ
УГ
ЛУ
(
цик
л
414, DIN/ISO: G414)
15.8 ПРИВЯЗКА К ВНЕШНЕМУ
УГЛУ (цикл 414, DIN/ISO: G414)
Ход цикла

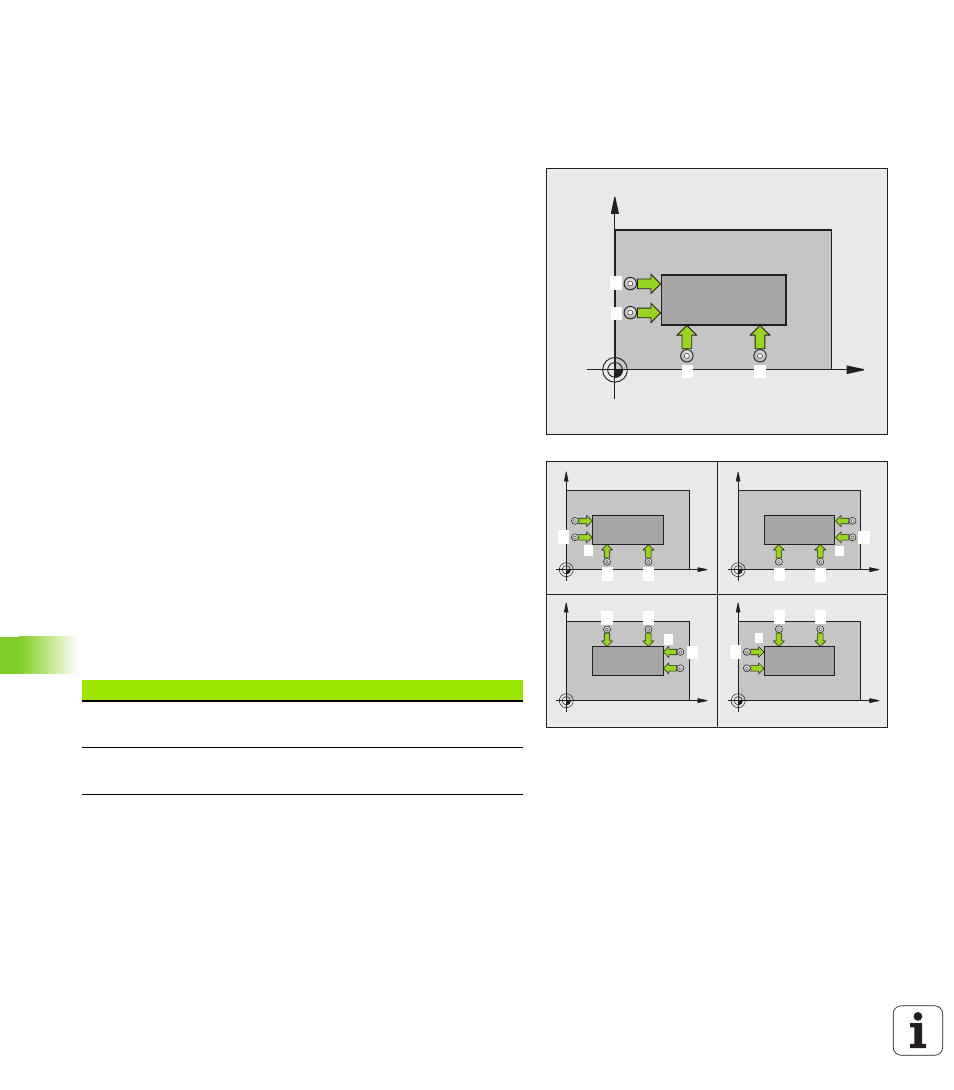

Цикл измерительного щупа 414 определяет точку пересечения
двух прямых и задает ее в качестве точки привязки. По выбору
система ЧПУ может записывать эту точку пересечения в таблицу
нулевых точек или в таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 289) в первой точке
измерения 1 (см. рисунок справа вверху). При этом ЧПУ
отводит измерительный щуп на безопасное расстояние в
направлении, противоположном заданному направлению
перемещения
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F). ЧПУ
определяет направление измерения автоматически в
зависимости от запрограммированной 3 точки измерения
3 После этого щуп перемещается к следующей точке измерения
2 и выполняет второе измерение
4 Система ЧПУ позиционирует щуп в точке измерения 3 , потом
в точке измерения 4 , выполняет там третий и, соответственно,
четвертый замер
5 После чего ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает полученную точку привязки в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 319) и сохраняет координаты угла в параметрах Q
6 При необходимости отдельным измерением ЧПУ также
определяет точку поивязки по оси измерительного щупа
X
Y
1 2
4
3
X
Y
X
Y
X
Y
X
Y
A B
C D
1 2
3
2 1
3
1 2
3
2 1
3
Номер параметра Значение
Q151 Фактическое значение угла на главной
оси
Q152 Фактическое значение угла на
вспомогательной оси
