HEIDENHAIN TNC 620 265
11
.9
ПЛОСКОС
Т
Ь
ОБР
А
БОТКИ
(
цик
л
19, DIN/ISO: G80,
ПО
-опция
1)
Учитывайте при программировании!

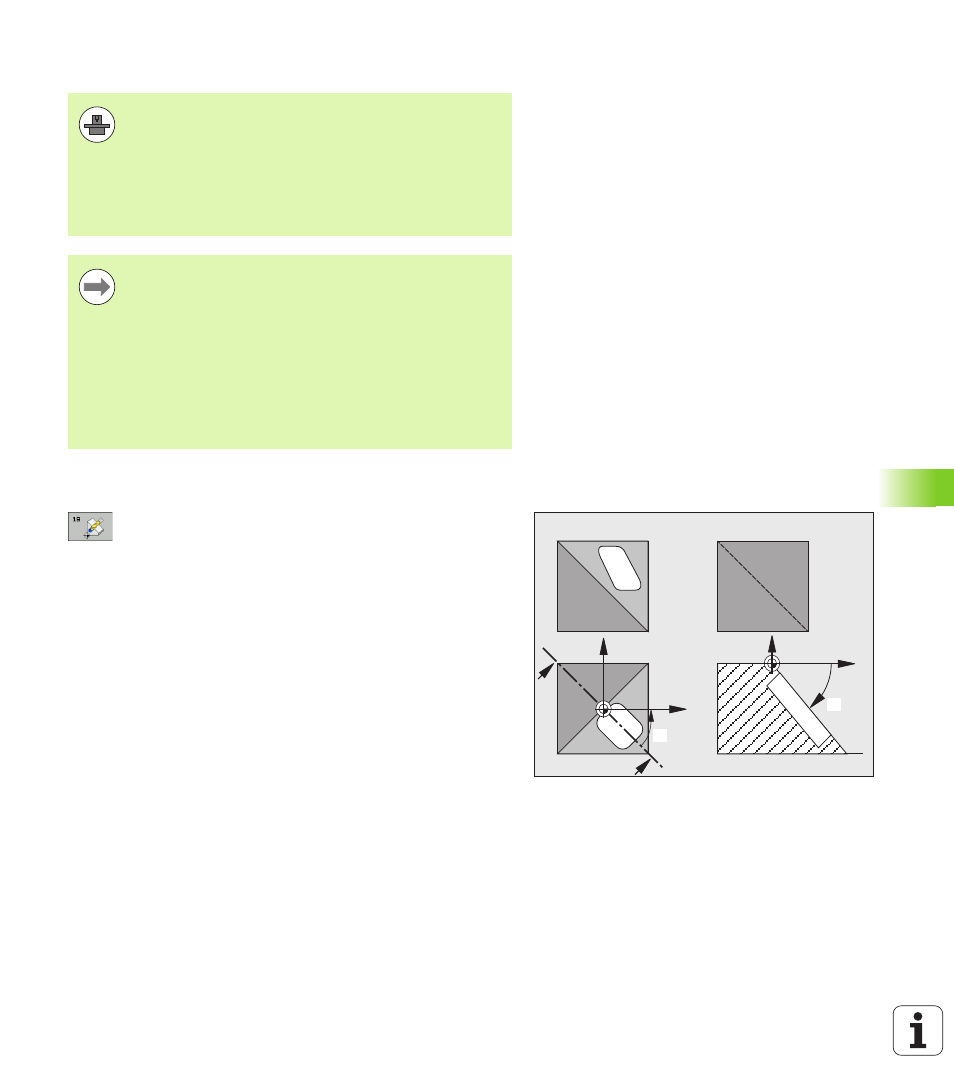

Параметры цикла
U Ось и угол вращения?: задайте ось вращения с
соответствующим углом вращения;
запрограммируйте оси вращения A, B и C с
помощью клавиши Softkey. Диапазон ввода от
-360.000 до 360.000
Если ЧПУ позиционирует оси вращения автоматически, то можно
дополнительно ввести следующие параметры
U Подача? F=: скорость перемещения оси вращения
при автоматическом позиционировании. Диапазон
ввода от 0 до 99999,999
U Безопасное расстояние? (в приращениях): ЧПУ
позиционирует поворотную головку так, чтобы
положение с учетом удлинения инструмента на
величину безопасного расстояния не изменилась
относительно заготовки. Диапазон ввода от 0 до
99999,9999
Сброс
Для сброса угла наклона следует заново определить цикл
ПЛОСКОСТЬ ОБРАБОТКИ и задать для всех осей вращения 0°.
Затем еще раз определите цикл ПЛОСКОСТЬ ОБРАБОТКИ и
подтвердите вопрос в диалоговом окне клавишей NO ENT.
Благодаря этому функция становится неактивной.
Функции наклона плоскости обработки подгоняются
фирмой-производителем к системе ЧПУ и станку. При
определенных поворотных головках (поворотных
столах) фирма-производитель станка определяет, как
ЧПУ будет интерпретировать запрограммированные в
цикле углы: как координаты осей вращения или как
математические углы наклонной плоскости. Следуйте
указаниям инструкции по обслуживанию станка.
В связи с тем, что незапрограммированные значения
осей вращения всегда интерпретируются программой
как неизменяемые значения, следует всегда
определять все три пространственных угла, даже если
величина одного или нескольких углов равна 0.
Наклон плоскости обработки всегда выполняется
относительно активной нулевой точки.
Если используется цикл 19 при активной M120, то ЧПУ
автоматически отменяет коррекцию на радиус, а также
функцию M120.
Z S
S
S-S
X
B
Y
X
C
