104 Циклы обработки: нарезание резьбы / резьбофрезерование
4.4
НАРЕЗ
АНИЕ
РЕЗЬБЫ
МЕТЧИКОМ
С
ЛОМКОЙ
СТ
Р
У
Ж
К
И
(
цик
л
209,
DIN/ISO: G209,
опция
ПО
Advanced programming features)
Параметры цикла
U Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента (позиции
старта) до поверхности заготовки. Диапазон ввода
от 0 до 99999,9999
U Глубина сверления Q201 (в инкрементах):
расстояние от поверхности заготовки до конца
резьбы. Диапазон ввода от -99999,9999 до
99999,9999
U Шаг резьбы Q239
Шаг резьбы. Правое или левое направление
резьбы определяется знаками +/-:
+= правая резьба
– = левая резьба
Диапазон ввода -99,9999 до 99,9999
U Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода от -99999,9999 до 99999,9999
U 2-ое безоп. расст. Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
U Глубина сверления до ломки стружки Q257 (в
инкрементах): подача на глубину, после которой
ЧПУ выполняет ломку стружки. Диапазон ввода от
0 до 99999,9999
Пример: NC-кадры
26 CYCL DEF 209 НАР.РЕЗЬБЫ МЕТЧ. С
ЛОМ.СТР.
Q200=2 ;БЕЗОП. РАССТ.
Q201=-20 ;ГЛУБИНА
Q239=+1 ;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТ.
Q257=5 ;ГЛУБИНА СВЕРЛ. ЛОМКА
СТРУЖКИ
Q256=+25 ;ОБРАТНЫЙ ХОД ПРИ ЛОМКЕ
СТРУЖКИ
Q336=50 ;УГОЛ ШПИНДЕЛЯ
Q403=1.5 ;КОЭФФ. СКОРОСТИ
ВРАЩЕНИЯ

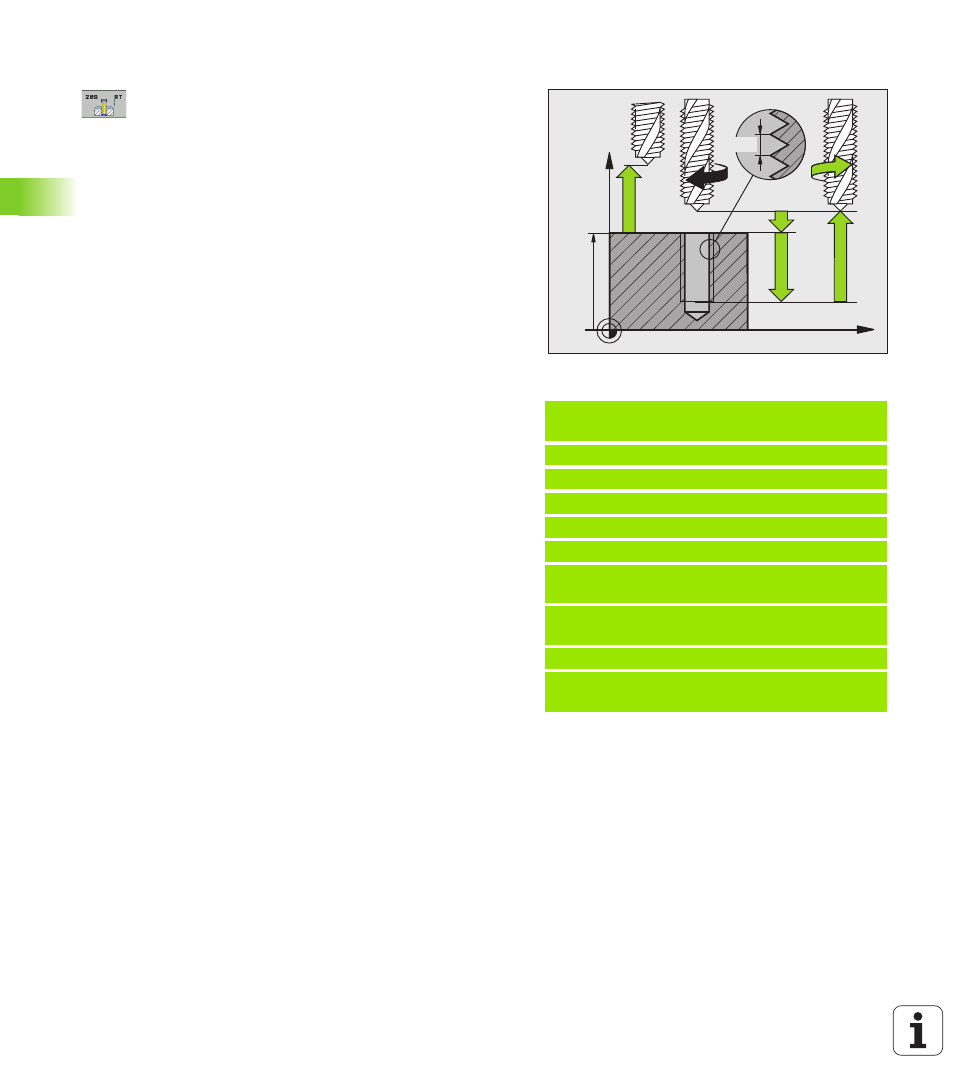

Z
X
Q203
Q204
Q200
Q201
Q239
