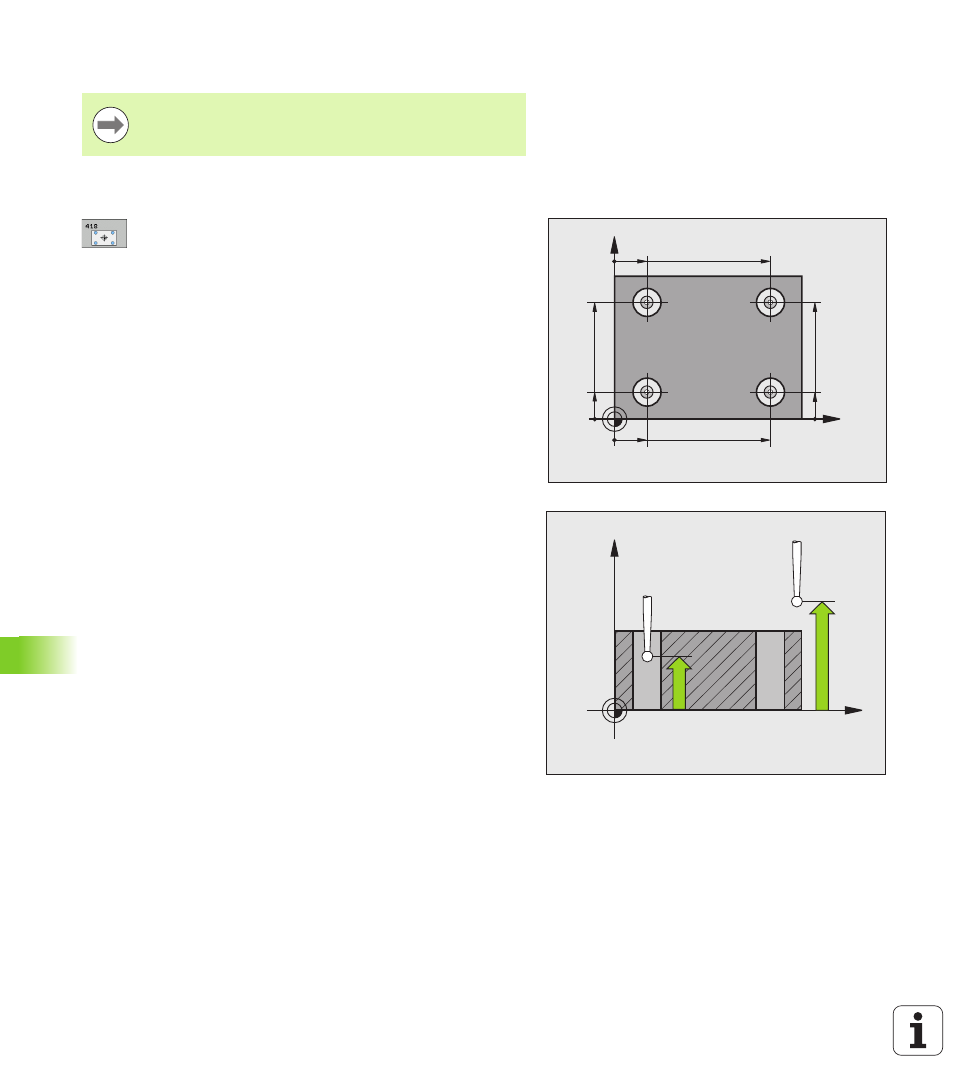

Циклы измерительных щупов: автоматическая установка точек привязки
15.12
ПРИВ
ЯЗ
КА
К
ЦЕНТР
У
4
ОТВЕР
С
ТИЙ
(
цик
л
418, DIN/ISO: G418)
Учитывайте при программировании!
Параметры цикла
U
1-ый центр по 1-ой оси Q268 (абсолютно):
центр 1-го отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
1-ый центр по 2-ой оси Q269 (абсолютно):
центр 1-го отверстия по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
2-ой центр по 1-ой оси Q270 (абсолютно):
центр 2-го отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
2-ой центр по 2-ой оси Q271 (абсолютно):
центр 2-го отверстия по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
3-ий центр по 1-ой оси Q316 (абсолютно):
центр 3-го отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
3-ий центр по 2-ой оси Q317 (абсолютно):
центр 3-го отверстия по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
4-ый центр по 1-ой оси Q318 (абсолютно):
центр 4-го отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
4-ый центр по 2-ой оси Q319 (абсолютно):
центр 4-го отверстия по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, в которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
U
Безопасная высота Q260 (абсолютная):
координата по оси измерительного щупа, при
которой столкновение между щупом и заготовкой
(зажимным устройством) невозможно. Диапазон
ввода от -99999,9999 до 99999,9999
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
X
Y
Q269
Q268
Q270
Q317
Q271
Q318
Q316
Q319
X
Z
Q261
Q260
