HEIDENHAIN TNC 620
337
15.6
ПРИВ
ЯЗКА
К
ЦЕНТР
У
КР
УГ
ЛОГ
О
КАР
М
АНА
(
цик
л
412, DIN/ISO: G412)
Учитывайте при программировании!
Параметры цикла
U
Центр по 1-ой оси Q321 (абсолютно): центр
кармана по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q322 (абсолютно): центр
кармана по вспомогательной оси плоскости
обработки. При программировании Q322 = 0 ЧПУ
выравнивает центр отверстия по положительной
оси Y; при программировании Q322 не равным 0
ЧПУ ориентирует центр отверстия на заданную
позицию. Диапазон ввода от -99999,9999 до
99999,9999
U
Заданный диаметр Q262: приблизительный
диаметр круглого кармана (отверстия). Введите
завышенное значение. Диапазон ввода от 0 до
99999,9999
U
Начальный угол Q325 (абсолютно): угол между
главной осью плоскости обработки и первой
точкой измерения. Диапазон ввода от -360,0000
до 360,0000
U
Шаг угла Q247 (в приращениях): угол между двумя
точками измерения, знак перед шагом угла задает
направление вращения (- = по часовой стрелке), в
котором измерительный щуп перемещается к
следующей точке измерения. Если Вы хотите
измерить дугу окружности, то программируйте шаг
угла менее 90°. Диапазон ввода от -120,0000 до
120,0000
Осторожно, опасность столкновения!
Во избежание столкновения между щупом и деталью,
нужно ввести заниженное значение заданного
диаметра кармана (отверстия).
Если размеры кармана и безопасное расстояние не
допускают предварительного позиционирования
вблизи точек измерения, то система ЧПУ производит
измерение, всегда исходя из центра кармана. В этом
случае измерительных шуп между четыремя точками
измерения не перемещается на безопасную высоту.
Чем меньше запрограммированный шаг угла Q247,
тем менее точно ЧПУ рассчитывает точку привязки.
Минимальное значение: 5°.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.

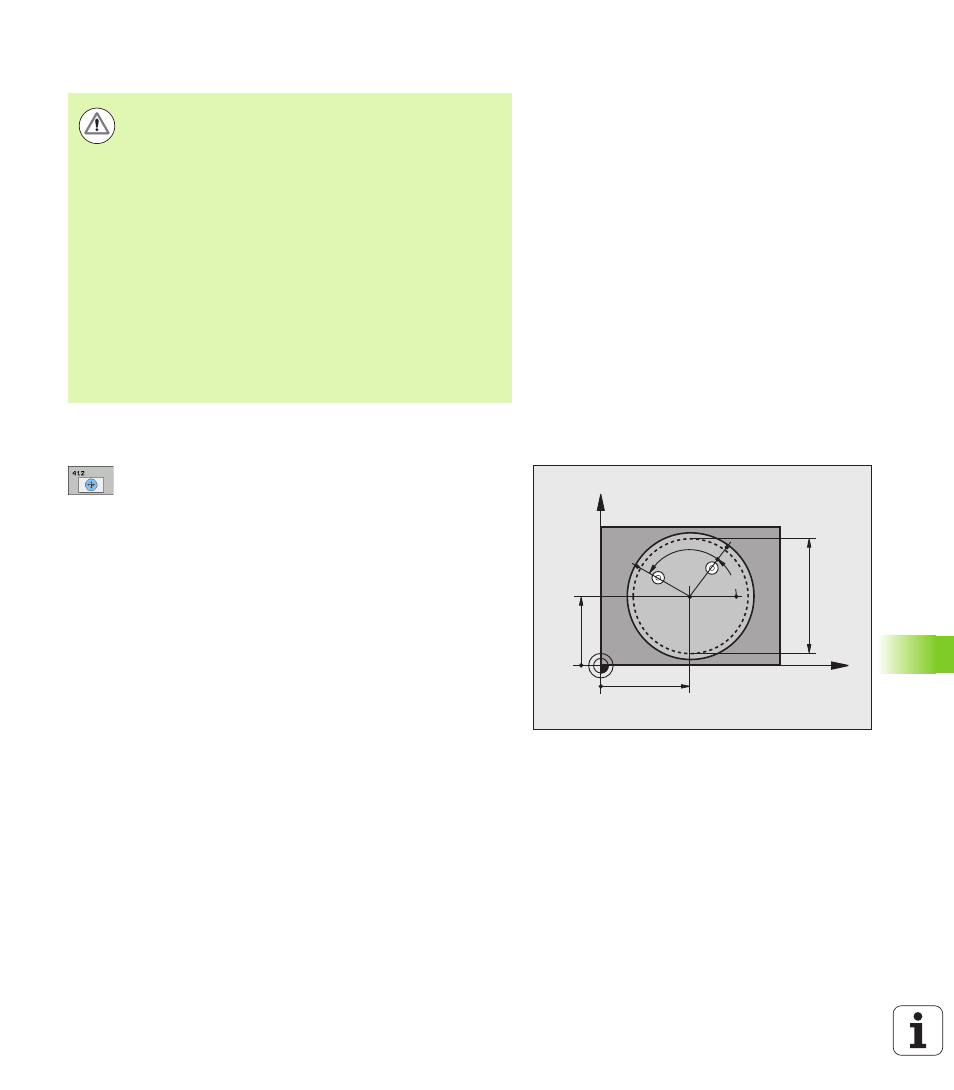

X
Y
Q322
Q321
Q262
Q325
Q247
