HEIDENHAIN TNC 620
329
15.4
ПРИВ
ЯЗКА
К
ЦЕНТР
У
ПР
ЯМО
УГ
О
ЛЬНОГ
О
КАР
МАНА
(
цик
л
410,
DIN/ISO:
G410)

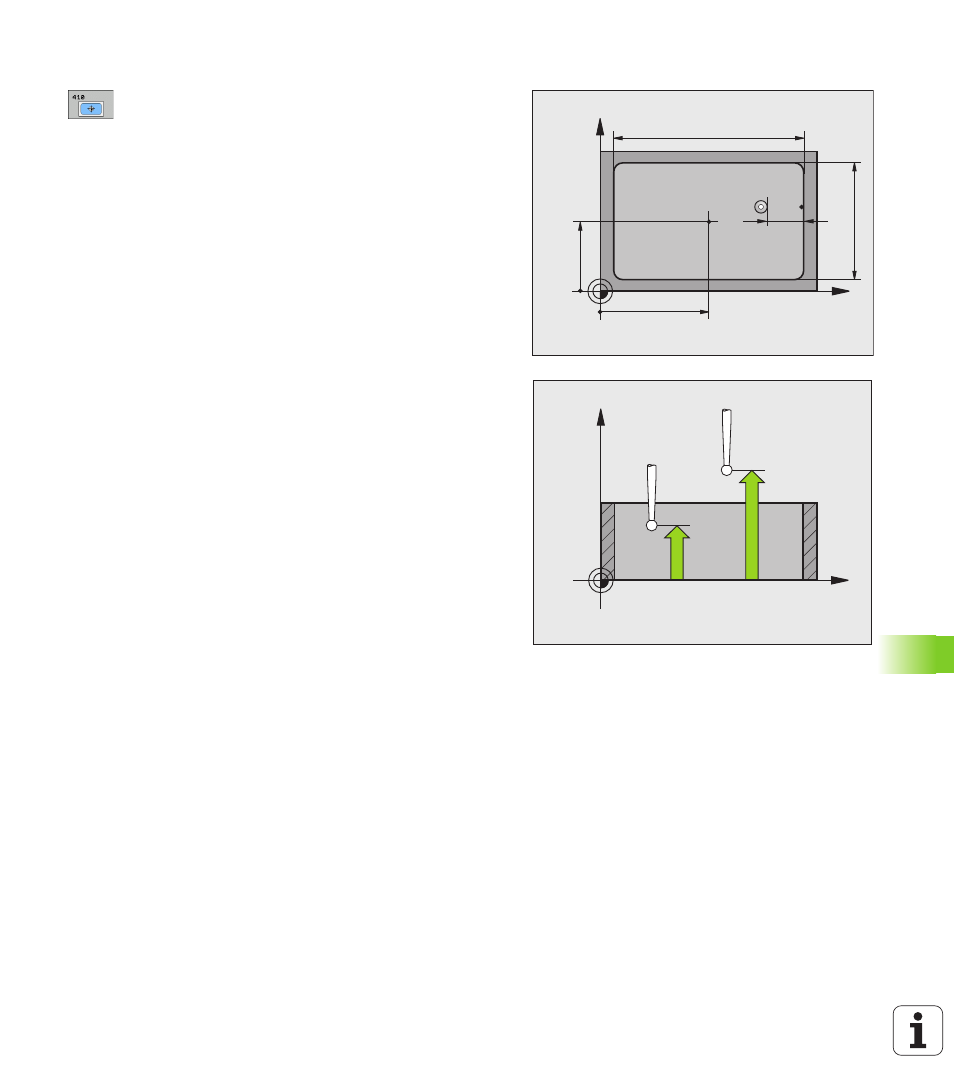

Параметры цикла
U
Центр по 1-ой оси Q321 (абсолютно): центр
кармана по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q322 (абсолютно): центр
кармана по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
Длина 1-й стороны Q323 (в приращениях): длина
кармана параллельно главной оси плоскости
обработки. Диапазон ввода от 0 до 99999,9999
U
Длина 2-й стороны Q324 (в приращениях): длина
кармана параллельно вспомогательной оси
плоскости обработки. Диапазон ввода от 0 до
99999,9999
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, в которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к SET_UP (таблица
измерительных щупов). Диапазон ввода от 0 до
99999,9999
U
Безопасная высота Q260 (абсолютная):
координата по оси измерительного щупа, при
которой столкновение между щупом и заготовкой
(зажимным устройством) невозможно. Диапазон
ввода от -99999,9999 до 99999,9999
X
Y
Q322
Q321
Q324
Q323
SET_UP
(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
