196
Циклы обработки: описание контура
7.10
Примеры
программ

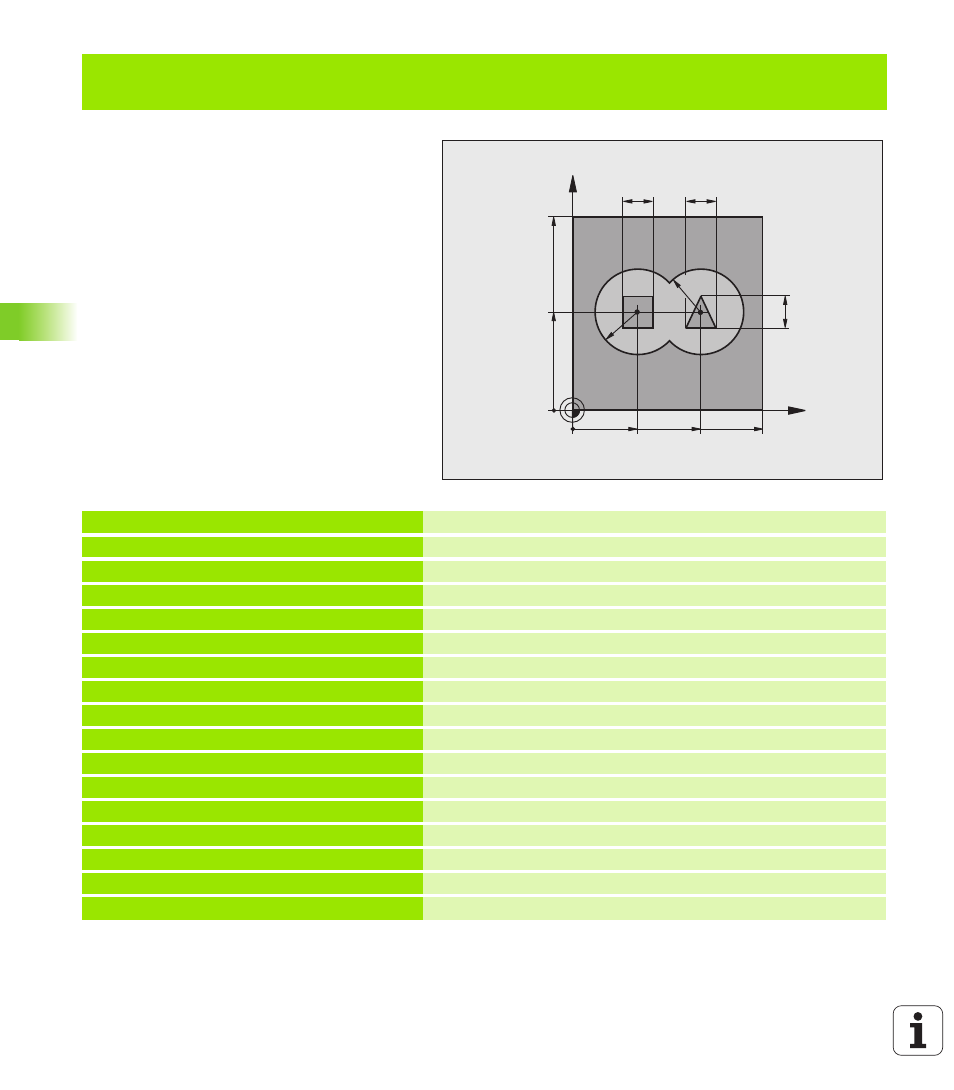

Пример: предварительное сверление, черновая и чистовая обработка
накладывающихся друг на друга контуров
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2500
Вызов инструмента сверло, диаметр 12
4 L Z+250 R0 FMAX
Отвод инструмента
5 CYCL DEF 14.0 КОНТУР
Определение подпрограмм контура
6 CYCL DEF 14.1 МЕТКА КОНТУРА 1/2/3/4
7 CYCL DEF 20 ДАННЫЕ КОНТУРА
Определение общих параметров обработки
Q1=-20
;ГЛУБИНА ФРЕЗ.
Q2=1
;ПЕРЕКР.ТРАЕКТОРИИ
Q3=+0.5
;ПРИПУСК СБОКУ
Q4=+0.5
;ГЛУБИНА ПРИПУСКА
Q5=+0
;КООРД. ПОВЕРХНОСТИ
Q6=2
;БЕЗОП. РАССТ.
Q7=+100 ;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.1
;РАДИУС СКРУГЛЕНИЯ
Q9=-1
;НАПР. ВРАЩЕНИЯ
X
Y
35
50
100
100
16
16
R25
65
16
R25
