336
Циклы измерительных щупов: автоматическая установка точек привязки
15.6
ПРИВ
ЯЗКА
К
ЦЕНТР
У
КР
УГ
ЛОГ
О
КАР
М
АНА
(
цик
л
412, DIN/ISO: G412)
15.6 ПРИВЯЗКА К ЦЕНТРУ
КРУГЛОГО КАРМАНА
(цикл 412, DIN/ISO: G412)

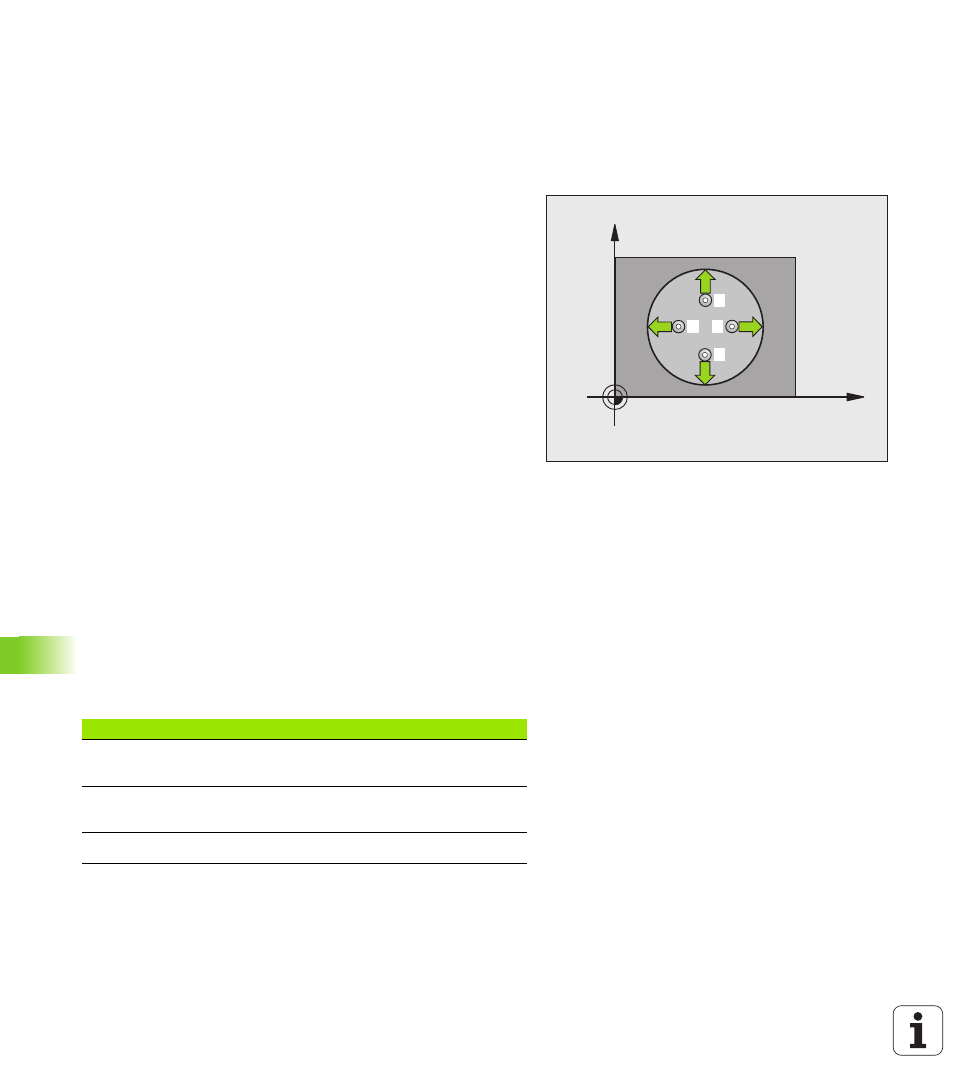

Ход цикла
Цикл измерительного щупа 412 определяет центр круглого
кармана и устанавливает его как точку привязки. По выбору
система ЧПУ может записывать этот центр в таблицу нулевых
точек или в таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 289) в точку измерения
1
.
ЧПУ вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F). ЧПУ
автоматически определяет направление измерения в
зависимости от запрограммированного начального угла
3 После чего щуп перемещается круговым движением либо на
высоту замера, либо на безопасную высоту к следующей точке
измерения
2
и выполняет там второй измерительный ход
4 ЧПУ позиционирует щуп в точке измерения
3
, потом в точке
измерения
4
и выполняет там третий и, соответственно,
четвертый замер
5 Затем ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает полученную точку привязки в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 319) и сохраняет фактическое значение в
параметрах Q
6 При необходимости отдельным измерением ЧПУ также
определяет точку поивязки по оси измерительного щупа
X
Y
1
2
4
3
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q153
Фактическое значение диаметра
