HEIDENHAIN TNC 620
167
6.2
ГР
УППА
ОТВЕР
С
ТИЙ
НА
ОК
Р
У
ЖНОС
ТИ
(
цик
л
220, DIN/ISO: G220,
опция
ПО
Advanced programming features)
U

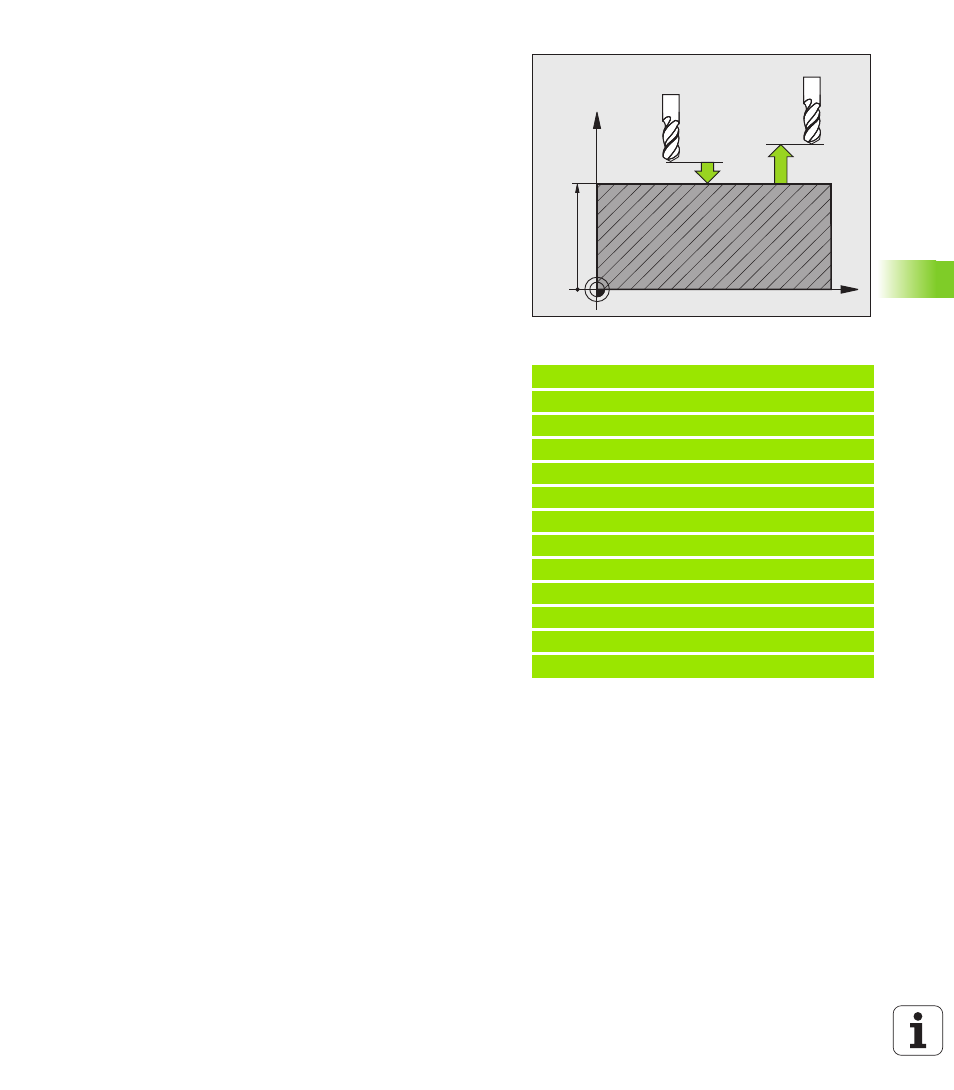

Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999
U
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2-ое безопасное расстояние Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
U
Перемещение на безопасную высоту Q301:
определяет, как должен перемещаться
инструмент между проходами:
0: между проходами перемещение на безопасное
расстояние
1: между проходами перемещение на 2-е
безопасное расстояние
U
Тип перемещения? Прямая=0/Окружность=1
Q365: определяет, с какой функцией траектории
инструмент должен перемещаться между
рабочими ходами:
0: между рабочими ходами перемещение по
прямой
1: между рабочими ходами круговое перемещение
по делительной окружности
Пример: NC-кадры
53 CYCL DEF 220 ГР. ОТВЕРСТИЙ НА ОКР.
Q216=+50 ;ЦЕНТР 1 ОСИ
Q217=+50 ;ЦЕНТР 2 ОСИ
Q244=80 ;ДИАМЕТР СЕГМЕНТА
Q245=+0 ;НАЧАЛЬНЫЙ УГОЛ
Q246=+360 ;КОНЕЧНЫЙ УГОЛ
Q247=+0 ;ШАГ УГЛА
Q241=8
;КОЛИЧЕСТВО ПРОХОДОВ
Q200=2
;БЕЗОП. РАССТ.
Q203=+30 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТ.
Q301=1
;ПЕРЕХОД НА БЕЗ. ВЫСОТУ
Q365=0
;ТИП ПЕРЕМЕЩЕНИЯ
X
Z
Q200
Q203
Q204
