HEIDENHAIN TNC 620
223
9.1 SL-
цик
лы
со
сл
о
ж
ной
фо
рмуло
й
ко
н
тур
а
Программа описания контура 1: карман А
Программа описания контура 2: карман В

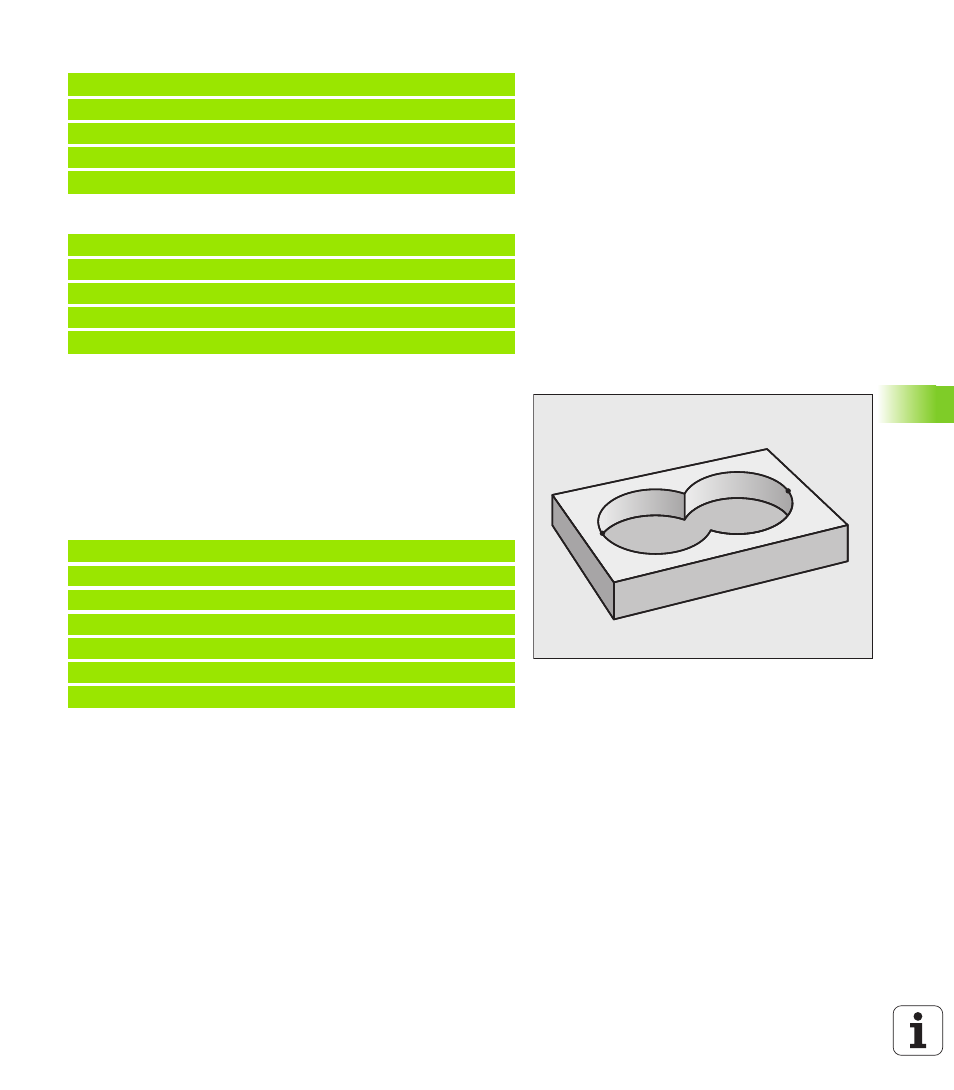

“Суммарная ”-площадь
Должны обрабатываться обе поверхности A и B, включая
поверхность перекрытия:
Поверхности A и B должны программироватся в отдельных
программах без поправки на радиус
В формуле контура поверхности A и B пересчитываются с
помощью функции “Объединение“
Программа определения контура:
0 BEGIN PGM TASCHE_A MM
1 L X+10 Y+50 R0
2 CC X+35 Y+50
3 C X+10 Y+50 DR-
4 END PGM TASCHE_A MM
0 BEGIN PGM TASCHE_B MM
1 L X+90 Y+50 R0
2 CC X+65 Y+50
3 C X+90 Y+50 DR-
4 END PGM TASCHE_B MM
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCHE_A.H“
53 DECLARE CONTOUR QC2 = “TASCHE_B.H“
54 QC10 = QC1 | QC2
55 ...
56 ...
