ИЗМЕРЕНИЕ
ОК
Р
У
ЖНОС
ТИ
ОТВЕР
С
ТИЙ
(
цик
л
430, DIN/ISO: G430)
Учитывайте при программировании!
Параметры цикла
U Центр по 1-ой оси Q273 (абсолютно): центр
окружности отверстий (заданное значение) по
главной оси плоскости обработки. Диапазон ввода
от -99999,9999 до 99999,9999
U Центр по 2-ой оси Q274 (абсолютно): центр
окружности отверстий (заданное значение) по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U Заданный диаметр Q262: введите диаметр
окружности отверстий. Диапазон ввода от 0 до
99999,9999
U Угол 1-го отверстия Q291 (абсолютно): угол в
полярных координатах центра первого отверстия
в плоскости обработки. Диапазон ввода от
-360,0000 до 360,0000
U Угол 2-го отверстия Q292 (абсолютно): угол в
полярных координатах центра второго отверстия
в плоскости обработки. Диапазон ввода от
-360,0000 до 360,0000
U Угол 3-го отверстия Q293 (абсолютно): угол в
полярных координатах центра третьего отверстия
в плоскости обработки. Диапазон ввода от
-360,0000 до 360,0000
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Цикл 430 производит лишь контроль поломки, а не
автоматическую коррекцию инструмента.

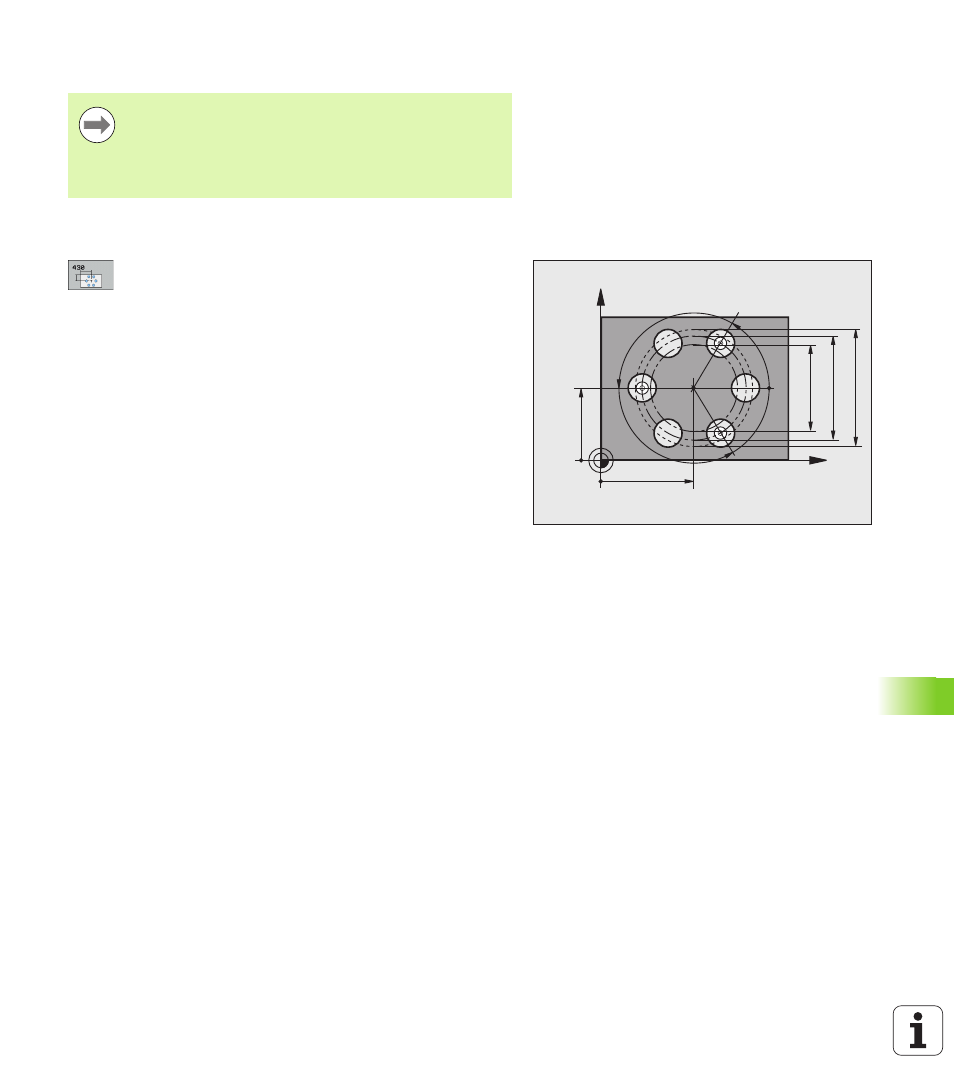

X
Y
Q291
Q293
Q292 Q274 ±Q280
Q273 ±Q279
Q289 Q262 Q288
