6.3 ГРУППА ОТВЕРСТИЙ НА
ПРЯМЫХ (цикл 221, DIN/ISO:
G221, опция ПО Advanced
programming features)

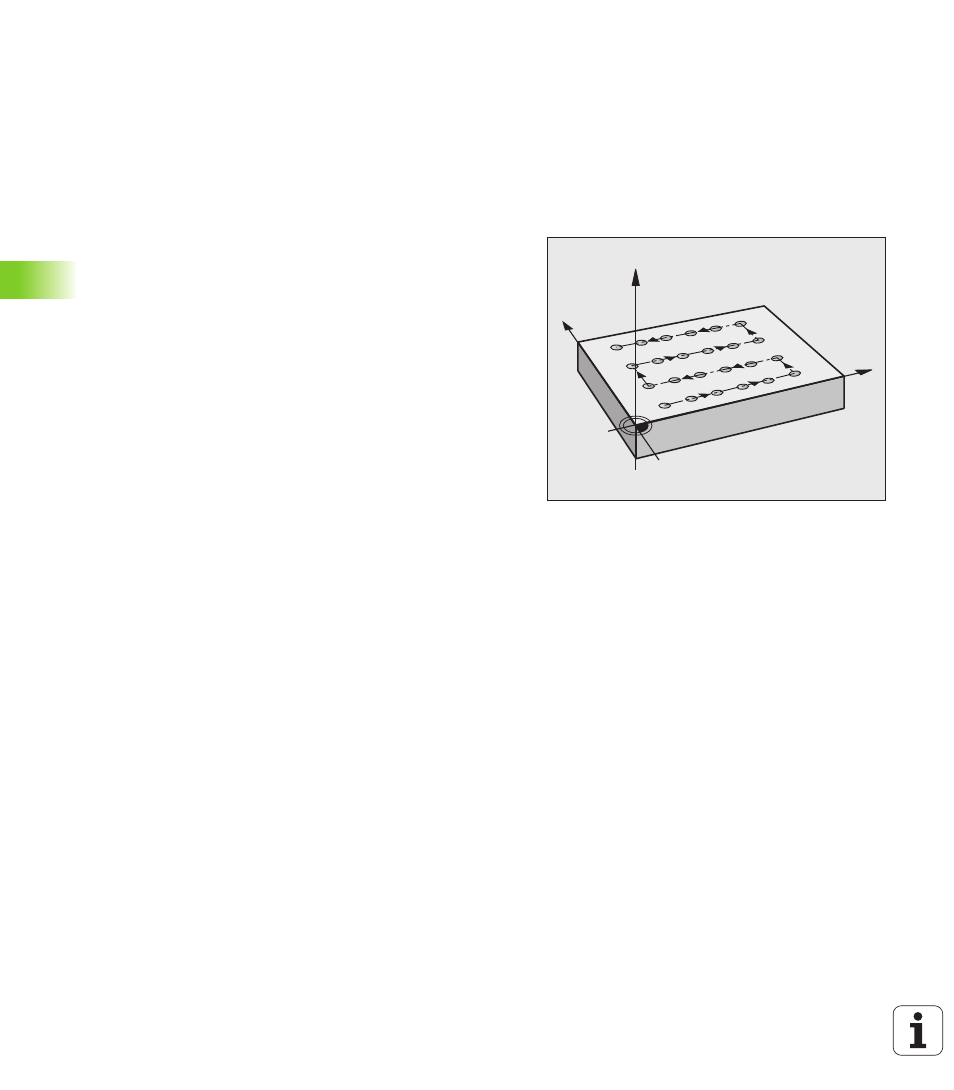

Ход цикла
1 Система ЧПУ автоматически позиционирует инструмент с
текущей позиции к точке старта первого прохода
Последовательность:
2. подвод на 2-е безопасное расстояние (ось шпинделя)
подвод к точке старта на плоскости обработки
перемещение на безопасное расстояние над поверхностью
заготовки (ось шпинделя)
2 Из этого положения ЧПУ выполняет цикл обработки, который
был задан в последний раз
3 Затем система ЧПУ позиционирует инструмент в
положительном направлении главной оси в точку старта
следующего прохода; инструмент при этом находится на
безопасном расстоянии (или на 2-м безопасном расстоянии)
4 Эта операция (с 1 по 3 шаг) повторяется до тех пор, пока не
будут выполнены все проходы на первой строке; инструмент
находится на последней точке первой строки
5 Затем ЧПУ перемещает инструмент к последней точке второй
строки и выполняет проход там
6 Оттуда система ЧПУ позиционирует инструмент в
отрицательном направлении главной оси в точку старта
следующего прохода
7 Эта операция (6) повторяется до тех пор, пока не будут
выполнены все проходы второй строки
8 Затем ЧПУ перемещает инструмент в точку старта следующей
строки
9 Маятниковым движением отрабатываются все следующие
строки
X
Y
Z
