16.2 ОПОРНАЯ ПЛОСКОСТЬ
(цикл 0, DIN/ISO: G55)

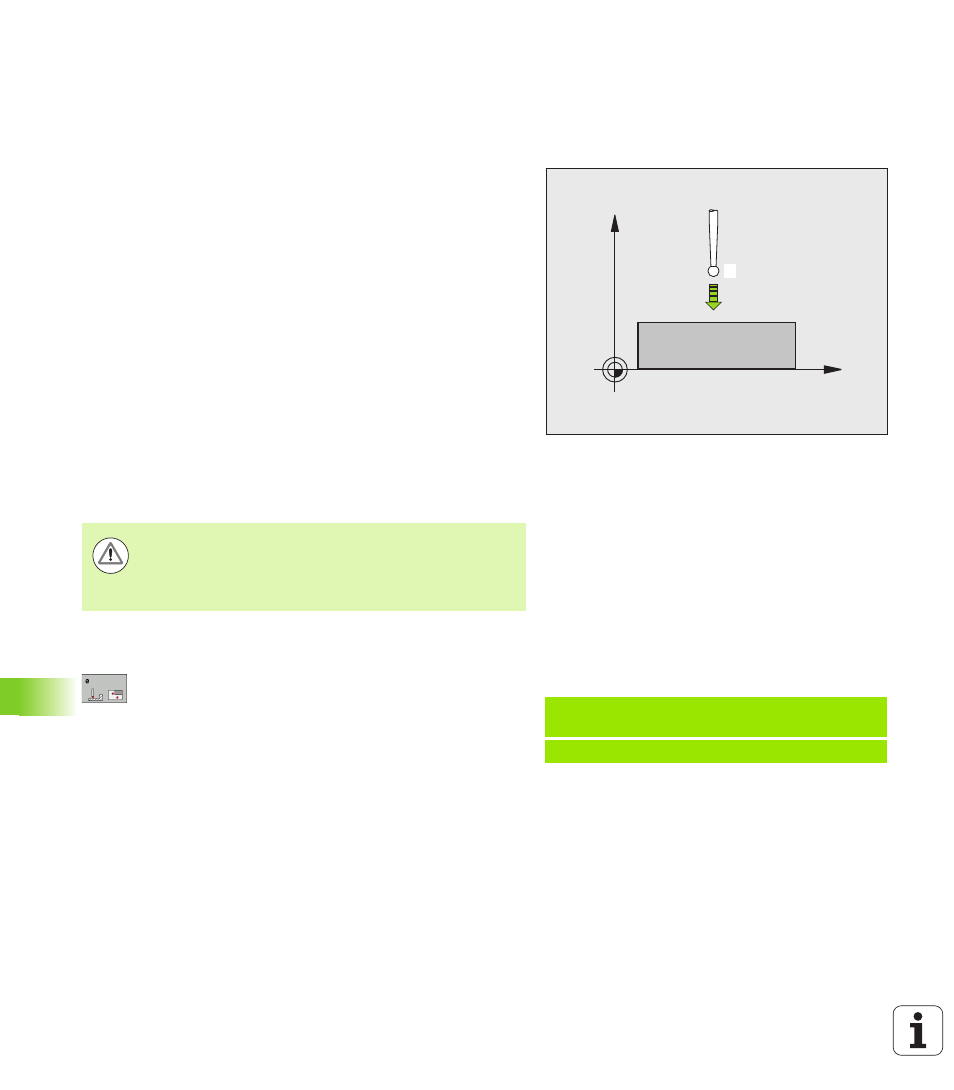

Ход цикла
1 Измерительный щуп перемещается на ускоренном ходу
(значение из колонки FMAX) в запрограммированную в цикле
предварительную позицию
1
2 Измерительный щуп проводит измерение с подачей для
измерения (колонка F). Направление измерения задается в
цикле
3 После того, как ЧПУ определит положение, щуп возвращается
в начальную точку операции измерения и сохраняет
измеренную координату в параметре Q. Дополнительно ЧПУ
сохраняет координату положения, в которой находится
измерительный щуп в момент выдачи сигнала переключения,
в параметрах с Q115 по Q119. Для значений в этих параметрах
система ЧПУ не учитывает длину и радиус щупа
Учитывайте при программировании!
Параметры цикла
U
Номер параметра результата: введите номер Q-
параметра, которому присваивается значение
координаты. Диапазон ввода от 0 до 1999
U
Ось измерения/направление измерения:
введите ось измерения с помощью клавиши
выбора оси или с клавиатуры ASCII, а также
введите знак для направления измерения.
Потвердите с помощью клавиши ENT. Диапазон
ввода всех осей ЧПУ
U
Заданное значение положения: введите все
координаты для предварительного
позиционирования измерительного щупа с
помощью клавиш выбора оси или через ASCII-
клавиатуру. Диапазон ввода от -99999,9999 до
99999,9999
U
Завершение ввода: нажмите клавишу ENT
X
Z
1
Осторожно, опасность столкновения!
Позиционируйте измерительный щуп таким образом,
чтобы при подводе к запрограммированному
положению столкновение избегалось.
Пример: NC-кадры
67 TCH PROBE 0.0 ОПОРНАЯ ПЛОСКОСТЬ
Q5 X-
68 TCH PROBE 0.1 X+5 Y+0 Z-5
