410 Циклы измерительных щупов: автоматический контроль заготовки
16.12
ИЗМЕРЕНИЕ
ОК
Р
У
ЖНОС
ТИ
ОТВЕР
С
ТИЙ
(
цик
л
430, DIN/ISO: G430)
16.12 ИЗМЕРЕНИЕ ОКРУЖНОСТИ
ОТВЕРСТИЙ (цикл 430,
DIN/ISO: G430)
Ход цикла

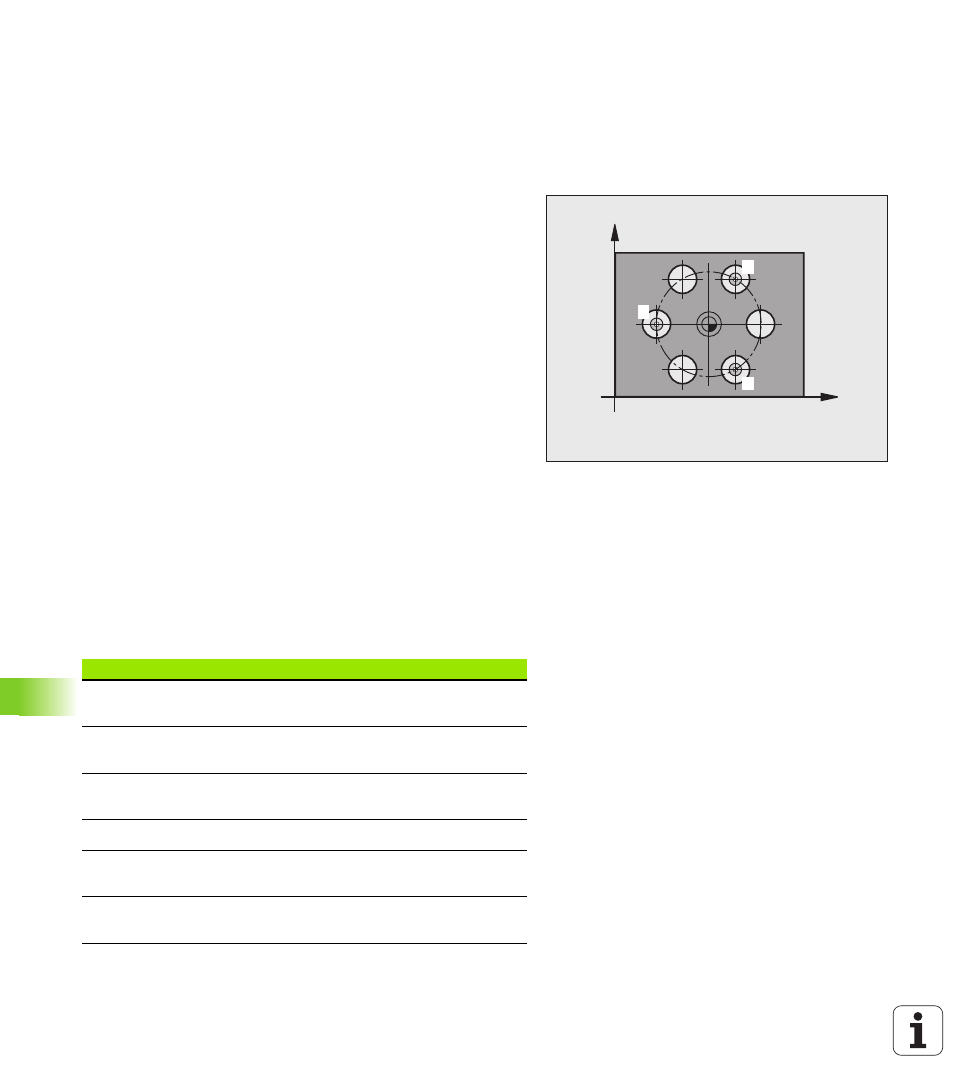

Цикл измерительного щупа 430 определяет центр и диаметр
окружности отверстий путем измерения трех отверстий Если в
цикле задаются соответствующие значения допуска, то ЧПУ
осуществляет сравнение заданного и фактического значения и
записывает это отклонение в системных параметрах.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с
использованием алгоритма позиционирования (смотри
„Отработка циклов измерительного щупа” на странице 289) в
заданный центр первого отверстия 1
2 Затем измерительный щуп перемещается на заданную высоту
измерения и путем четырех замеров определяет центр
первого отверстия
3 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр второго отверстия 2
4 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех замеров определяет центр
второго отверстия
5 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр третьего отверстия 3
6 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех замеров определяет центр
третьего отверстия
7 После чего ЧПУ возвращает измерительный щуп на
безопасную высоту и запоминает фактические значения и
отклонения в следующих параметрах Q:
X
Y
1
2
3
Номер параметра Значение
Q151 Фактическое значение центра по
главной оси
Q152 Фактическое значение центра по
вспомогательной оси
Q153 Фактическое значение диаметра
окружности отверстий
Q161 Отклонение центра по главной оси
Q162 Отклонение центра по
вспомогательной оси
Q163 Отклонение диаметра окружности
отверстий
