HEIDENHAIN TNC 620 183
7.4
ДАННЫЕ
КО
НТУР
А
(
цик
л
20, DIN/ISO: G120,
опция
ПО
Advanced
programming features)

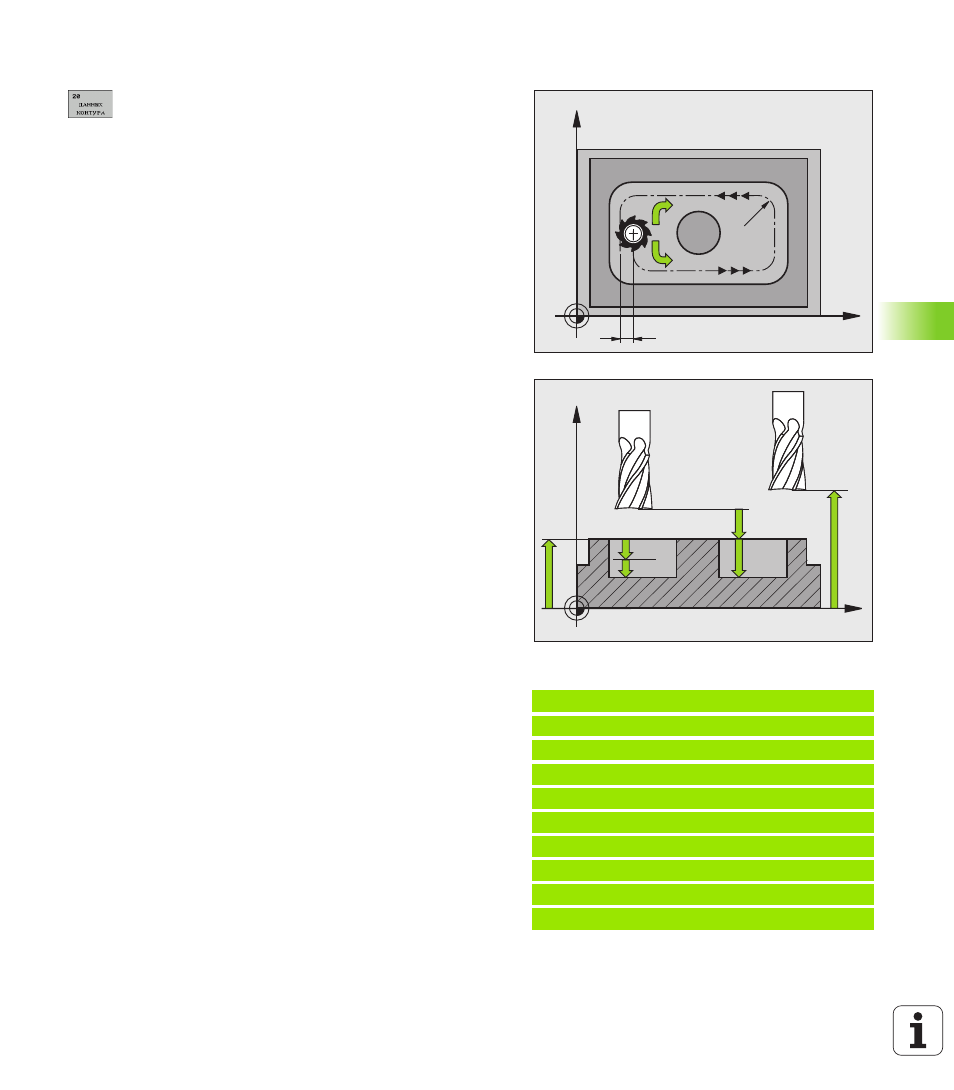

Параметры цикла
U Глубина фрезерования Q1 (в инкрементах):
расстояние от поверхности заготовки до дна
кармана. Диапазон ввода от -99999,9999 до
99999,9999
U Перекрытие траектории коэффициент Q2: Q2 x
радиус инструмента дает врезание со стороны
боковой поверхности k. Диапазон ввода от -0,0001
до 1,9999
U Припуск на чистовую обработку боковой
поверхности Q3 (в инкрементах): припуск на
чистовую обработку в плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U Припуск на чистовую обработку на глубине Q4
(в инкрементах): припуск на чистовую обработку
глубины. Диапазон ввода от -99999,9999 до
99999,9999
U Координата поверхности заготовки Q5
(абсолютная): абсолютная координата
поверхности заготовки. Диапазон ввода от
-99999,9999 до 99999,9999
U Безопасное расстояние Q6 (в инкрементах):
расстояние между торцевой стороной
инструмента и поверхностью заготовки. Диапазон
ввода от 0 до 99999,9999
U Безопасная высота Q7 (абсолютная):
абсолютная высота, на которой невозможно
столкновение с заготовкой (для промежуточного
позиционирования и возврата в конце цикла)
Диапазон ввода от -99999,9999 до 99999,9999
U Радиус внутреннего закругления Q8: радиус
скругления внутренних “углов”; заданное значение
связано с траекторией центра инструмента и
исользуется для плавных переходов между
элементами контура. Q8 не является радиусом,
т.к. система ЧПУ добавляет его в качестве
отдельного элемента контура между
запрограммированными элементами!
Диапазон ввода 0 до 99999,9999
U Направление вращения? Q9: направление
обработки карманов
„ Q9 = -1 встречная обработка карманов и
островов
„ Q9 = +1 попутная обработка карманов и
островов
Во время прерывания программы можно проверить параметры
обработки или изменить их.
Пример: NC-кадры
57 CYCL DEF 20 ДАННЫЕ КОНТУРА
Q1=-20 ;ГЛУБИНА ФРЕЗ.
Q2=1 ;ПЕРЕКР.ТРАЕКТОРИИ
Q3=+0.2 ;ПРИПУСК СБОКУ
Q4=+0.1 ;ГЛУБИНА ПРИПУСКА
Q5=+30 ;КООРД. ПОВЕРХНОСТИ
Q6=2 ;БЕЗОП. РАССТ.
Q7=+80 ;БЕЗОП. ВЫСОТА
Q8=0.5 ;РАДИУС СКРУГЛЕНИЯ
Q9=+1 ;НАПР. ВРАЩЕНИЯ
X
Y
k
Q9=+1
Q8
Q9=–1
X
Z
Q6
Q7
Q1
Q10
Q5
