HEIDENHAIN TNC 620
301
14.3
БА
З
О
В
Ы
Й
РА
З
В
О
Р
О
Т
по
дв
ум
о
тв
ерсти
ям
(
цик
л
401, DIN/ISO: G401)

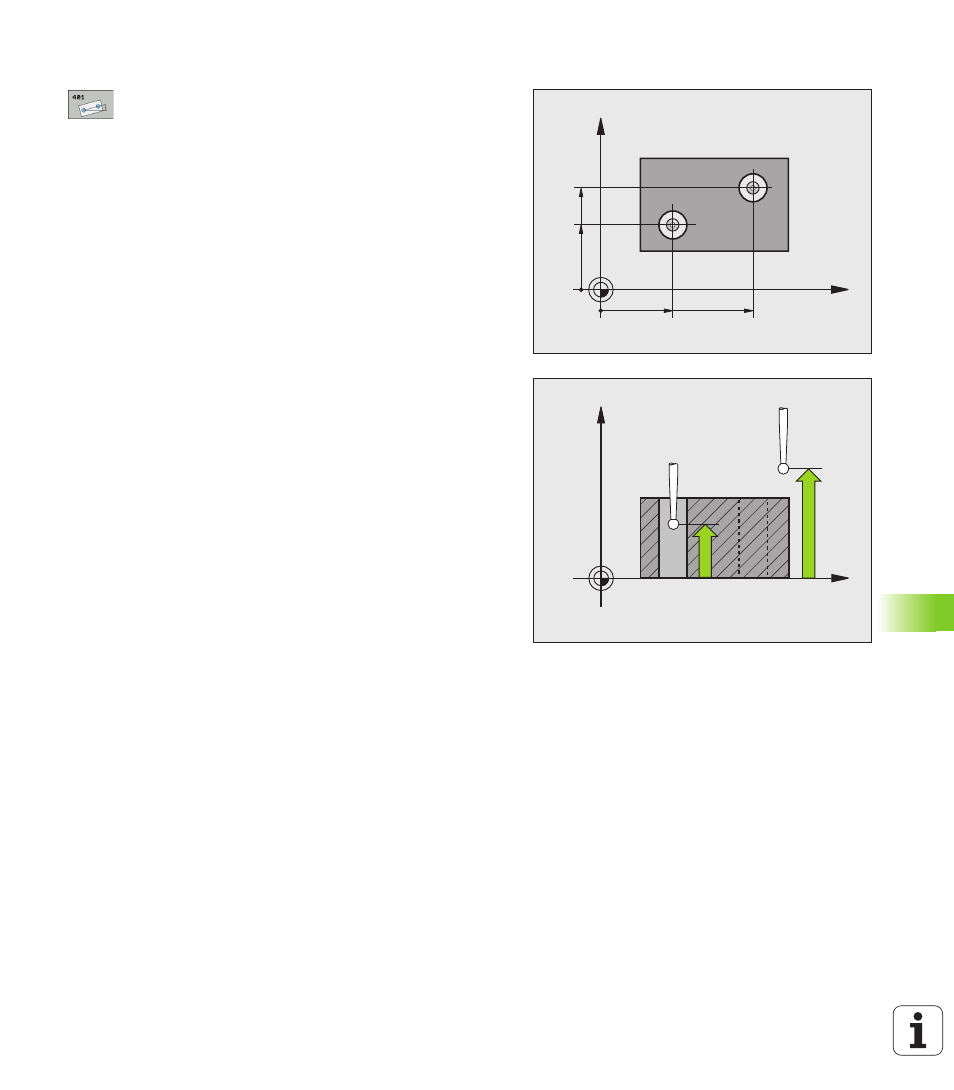

Параметры цикла
U
1 отверстие: центр по 1-ой оси Q268
(абсолютно): центр первого отверстия по главной
оси плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
1 отверстие: центр по 2-ой оси Q269
(абсолютно): центр первого отверстия по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2 отверстие: центр по 1-ой оси Q270
(абсолютно): центр второго отверстия по главной
оси плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
2 отверстие: центр по 2-ой оси Q271
(абсолютно): центр второго отверстия по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра шарика (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
U
Безопасная высота Q260 (абсолютная):
координата по оси измерительного щупа, в
которой столкновение измерительного щупа и
обрабатываемой детали (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999
U
Предустановка разворота плоскости
обработки Q307 (абсолютная): если неровное
положение должно измеряться не относительно
главной оси, а относительно произвольной
прямой, то нужно ввести угол базовой прямой. В
этом случае ЧПУ определяет для разворота
плоскости разность между измеренным
значением и углом базовой прямой. Диапазон
ввода от -360,000 до 360,000
X
Y
Q271
Q269
Q268
Q270
X
Z
Q261
Q260
