Циклы измерительных щупов: автоматическое определение разворота детали
14.7
Выравнив
ание
ра
зв
оро
та
де
тали
по
ос
и
С
(
цик
л
405, DIN/ISO: G405)
14.7 Выравнивание разворота
детали по оси С (цикл 405,
DIN/ISO: G405)

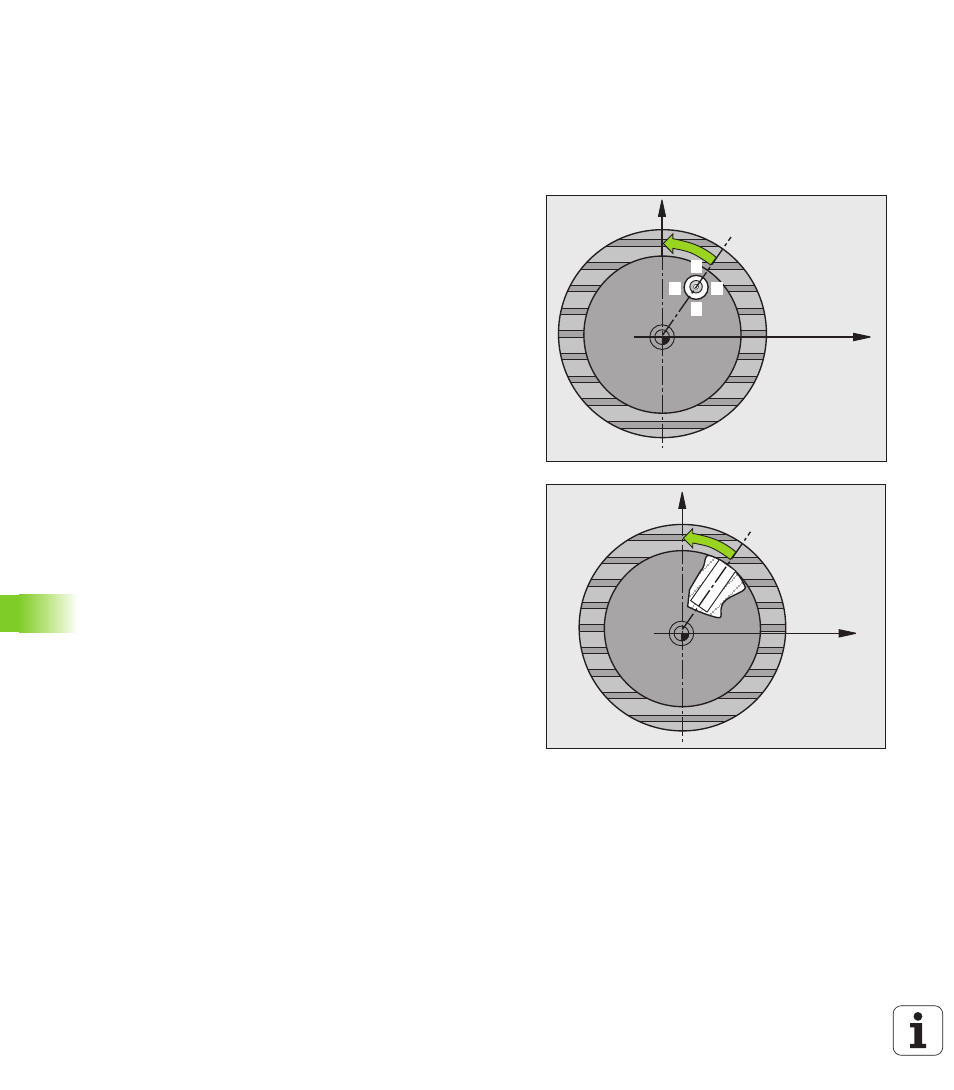

Ход цикла
С помощью цикла измерительного щупа 405 определяется
угол между положительной осью Y активной системы координат
и осевой линией отверстия или
угол между заданным и фактическим положением центра
отверстия.
Полученное значение угла система ЧПУ компенсирует путем
вращения оси С. При этом зажим детали на круглом столе может
быть любым, однако, координата Y отверстия должна быть
положительной. Если угловое смещение отверстия измеряется
по оси Y измерительного щупа (горизонтальное положение
отверстия), то может потребоваться неоднократная отработка
цикла, так как из-за стратегии измерения возникает неточность
порядка 1% разворота
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 289) в точку измерения
1
.
ЧПУ вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F). ЧПУ
определяет направление измерения автоматически в
зависимости от запрограммированного начального угла
3 Затем измерительный щуп перемещается по окружности,
либо на высоте измерения, либо на безопасной высоте к
следующей точке измерения
2
и производит там второе
измерение
4 Система ЧПУ позиционирует щуп в точке измерения
3
, потом
в точке измерения
4
, выполняет там третий и, соответственно,
четвертый замер и позиционирует измерительный щуп в центр
отверстия
5 Затем система ЧПУ возвращает щуп на безопасную высоту и
выравнивает деталь путем вращения круглого стола. Система
ЧПУ поворачивает круглый стол таким образом, что центр
отверстия после компенсации, как по вертикальной, так и по
горизонтальной оси измерительного щупа, лежит в
положительном направлении оси Y или в заданной позиции
центра отверстия. Измеренное уговое смещение также
доступно в параметре Q150
X
Y
1
2
4
3
X
Y
