HEIDENHAIN TNC 620 73
3.6
УНИВЕР
С
А
ЛЬНОЕ
СВЕР
ЛЕНИЕ
(
цик
л
203, DIN/ISO: G203,
опция
ПО
Advanced programming features)

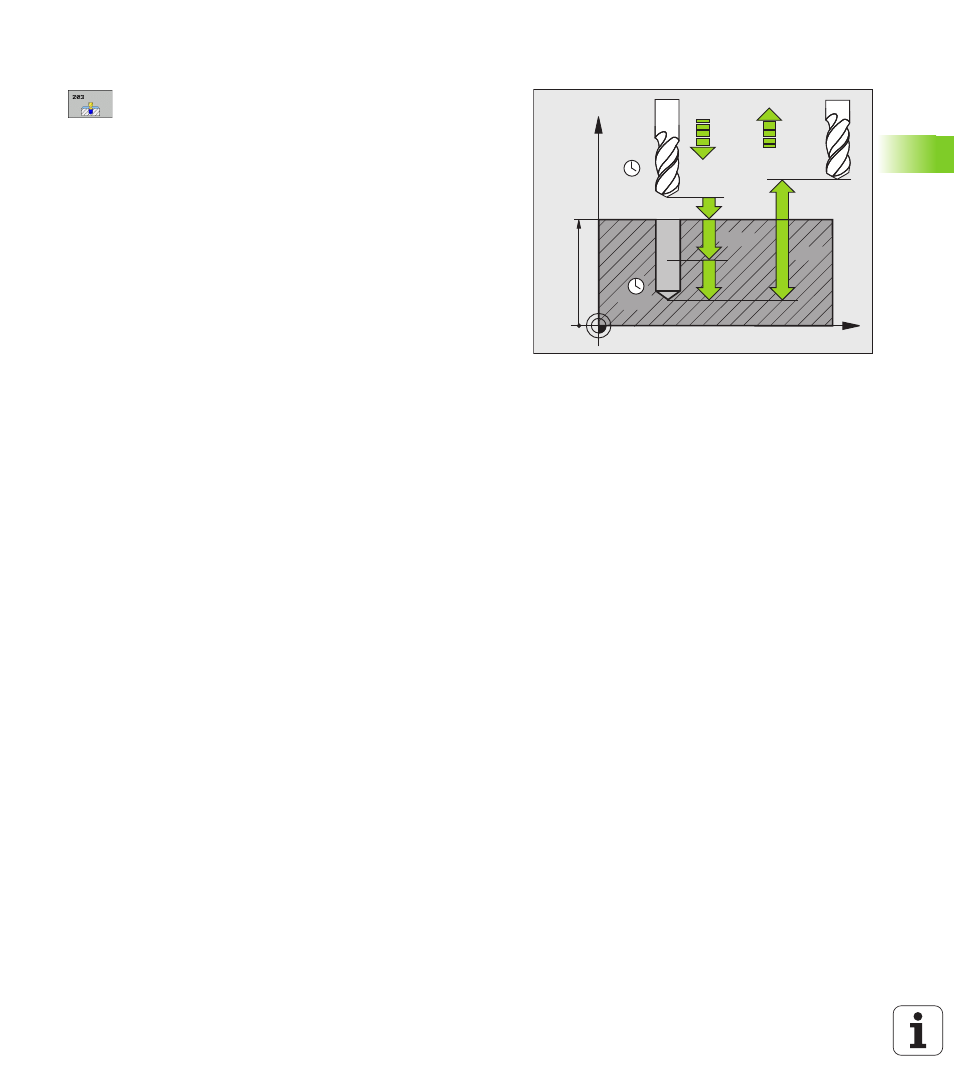

Параметры цикла
U Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999
U Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна отверстия (вершина
конуса отверстия). Диапазон ввода от -99999,9999
до 99999,9999
U Подача на врезание Q206: скорость движения
инструмента при сверлении в мм/мин. Диапазон
ввода от 0 до 99999,999, либо через FAUTO, FU
U Глубина врезания Q202 (в инкрементах):
величина, на которую каждый раз врезается
инструмент. Диапазон ввода от 0 до 99999,9999.
Параметр "Глубина" не обязательно должен быть
кратен параметру "Глубина врезания". Система
ЧПУ производит перемещение на глубину за один
рабочий ход, если:
„ параметры "Глубина врезания" и "Глубина"
равны
„ "Глубина врезания" больше "Глубины" и
одновременно не задана ломка стружки
U Время выдержки вверху Q210: время (в
секундах), в течение которого инструмент
остается на безопасном расстоянии, после того
как ЧПУ выводит его из высверленного отверстия
для того, чтобы удалить стружку. Диапазон ввода
от 0 до 3600,0000
U Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода от -99999,9999 до 99999,9999
U 2-ое безопасное расстояние Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
U Количество снимаемого материала Q212 (в
инкрементах): значение, на которое ЧПУ
уменьшает глубину врезания Q202 после каждого
врезания. Диапазон ввода от 0 до 99999,9999
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
