Ход цикла

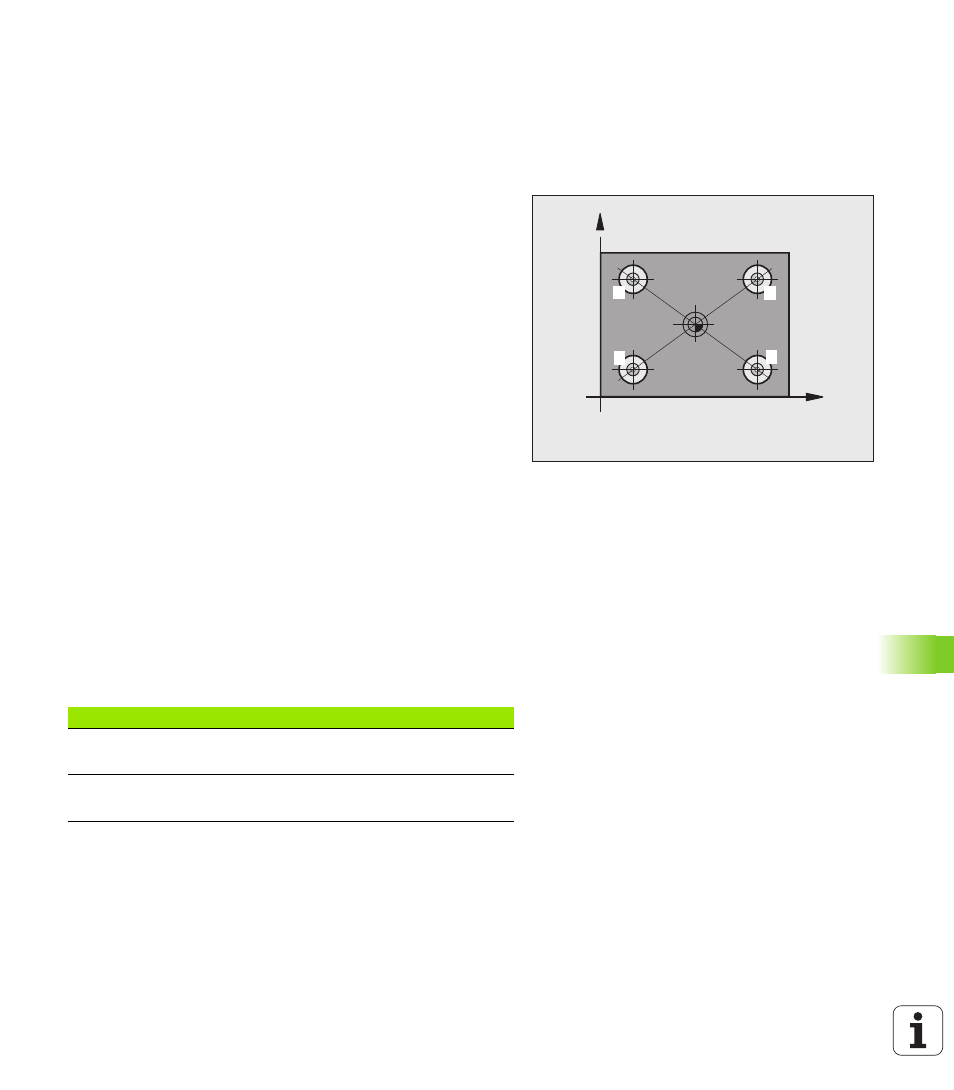

Цикл измерительного щупа 418 рассчитывает точку пересечения
линий, попарно соединяющих центры отверстий, и устанавливает
ее в качестве точки привязки. По выбору система ЧПУ может
записывать эту точку пересечения в таблицу нулевых точек или в
таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) и с
использованием алгоритма позиционирования (смотри
„Отработка циклов измерительного щупа” на странице 289) в
центр первого отверстия
1
2 Затем измерительный щуп перемещается на заданную высоту
измерения и путем четырех замеров определяет центр
первого отверстия
3 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр второго отверстия
2
4 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех замеров определяет центр
второго отверстия
5 ЧПУ повторяет процесс 3 и 4 для отверстий
3
и
4
6 Затем система ЧПУ устанавливает щуп обратно на
безопасную высоту и обрабатывает полученную точку
привязки в зависимости от параметров цикла Q303 и Q305
(смотри „Сохранение рассчитанной точки привязки в памяти”
на странице 319). ЧПУ рассчитывает точку привязки как точку
пересечения соединительных линий центров отверстий
1
/
3
и
2
/
4
и записывает фактическое значение в указанных далее
параметрах Q
7 При необходимости отдельным измерением ЧПУ также
определяет точку поивязки по оси измерительного щупа
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Фактическое значение точки
пересечения по главной оси
Q152
Фактическое значение точки
пересечения по вспомогательной оси
