HEIDENHAIN TNC 620 249
11
.2
Смещение
НУ
ЛЕВ
О
Й
ТО
Ч
К
И
(
цик
л
7, DIN/ISO: G54)

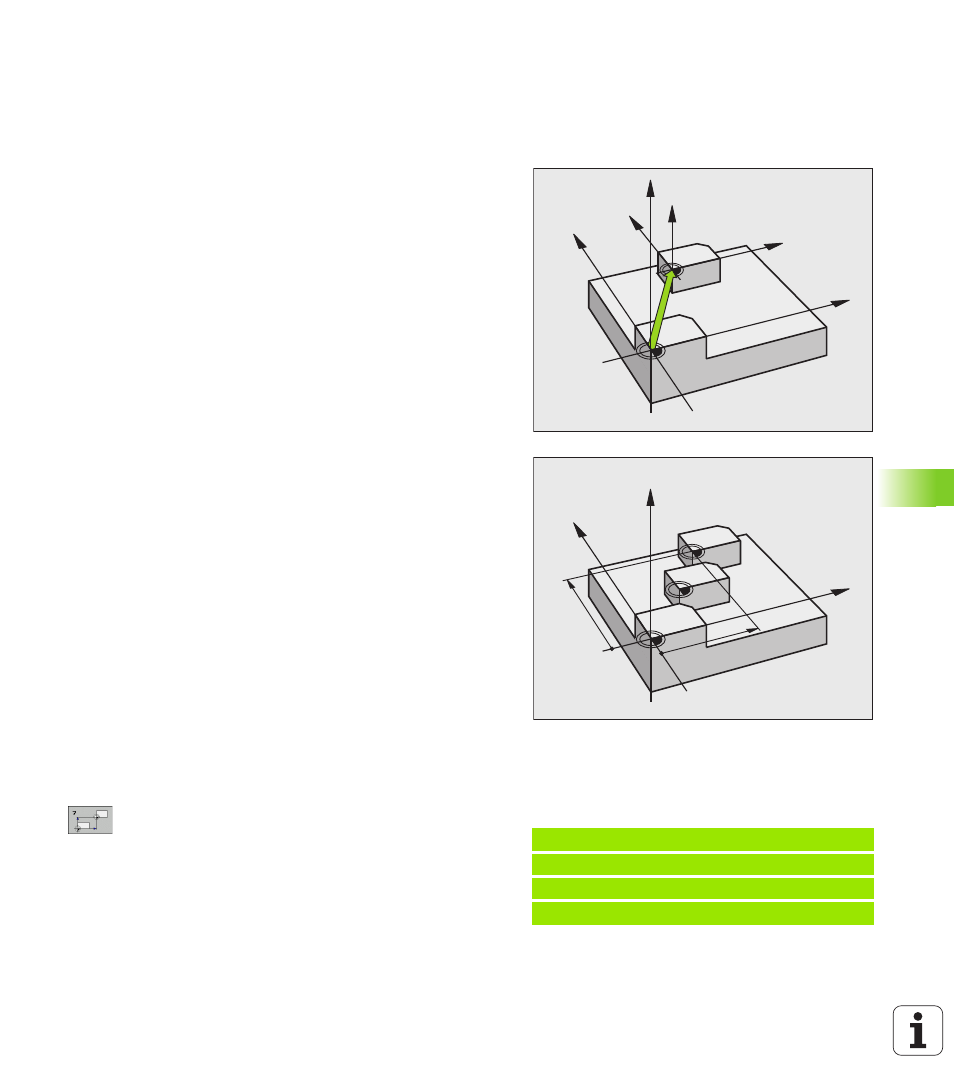

11.2 Смещение НУЛЕВОЙ ТОЧКИ
(цикл 7, DIN/ISO: G54)
Действие
Используя СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ можно повторять
обработку в любых местах заготовки.
После определения цикла СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ все
вводимые координаты относятся к новой нулевой точке.
Смещение по каждой оси ЧПУ показывает в дополнительной
индикации состояния. Возможен также ввод осей вращения.
Сброс
„ Запраграммируйте смещение в координаты X=0; Y=0 и т.д.
путем нового определения цикла
„ Из таблицы нулевых точек вызовите смещение с координатами
X=0; Y=0 и т.д.
Параметры цикла
U Смещение: введите координаты новой нулевой
точки; абсолютные значения относятся к нулевой
точке заготовки, которая задана через «Точка
привязки-Установка»; значения в приращениях
всегда относятся к последней действительной
нулевой точке, которая может быть уже смещена.
Диапазон ввода до 6 осей ЧПУ, для каждой от
-99999,9999 до 99999,9999
Z
Z
X
X
Y
Y
Z
X
Y
X
Y
Пример: NC-кадры
13 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
14 CYCL DEF 7.1 X+60
16 CYCL DEF 7.3 Z-5
15 CYCL DEF 7.2 Y+40
