Циклы обработки: построчное фрезерование
10.4
ФРЕЗЕР
ОВ
АНИЕ
ПЛОСКОС
ТЕЙ
(
цик
л
232, DIN/ISO: G232,
опция
ПО
Advanced programming features)

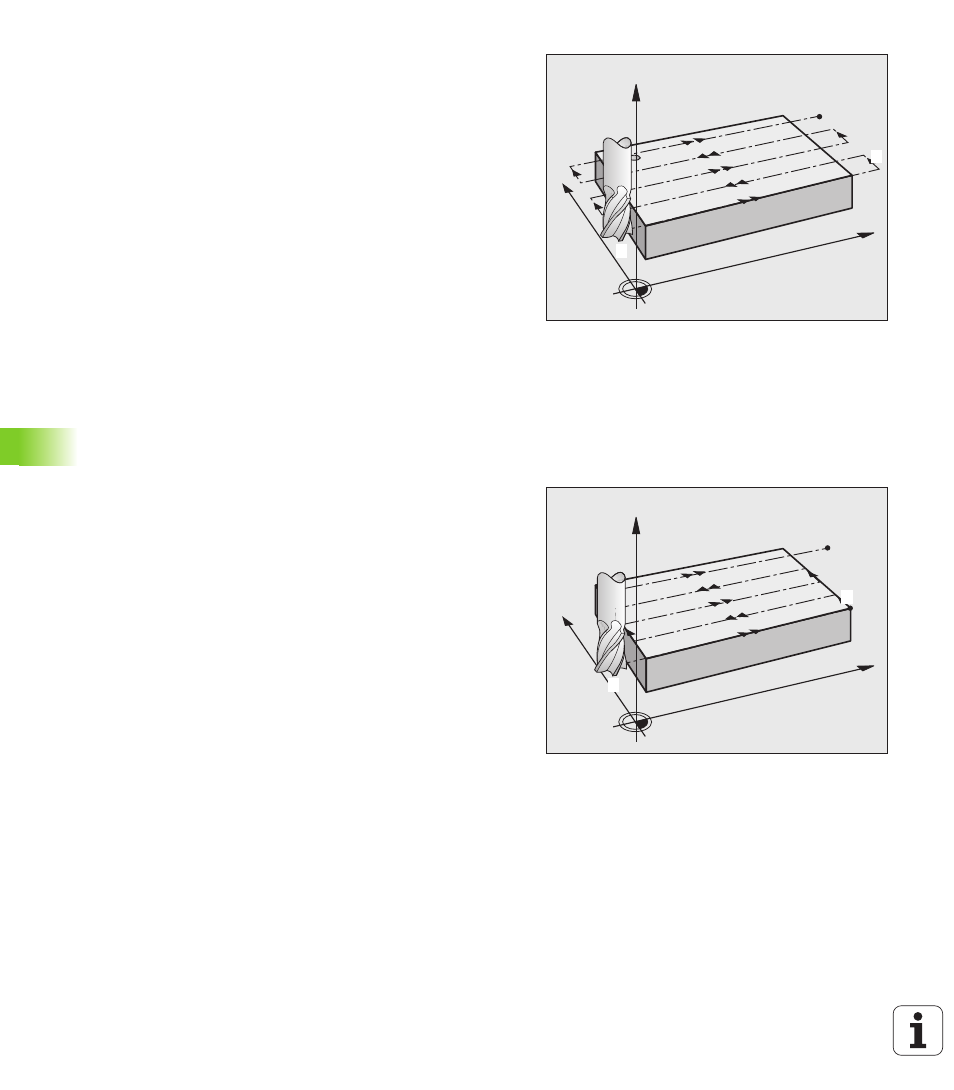

Стратегия Q389=0
3 После этого инструмент перемещается в конечную точку
2
с
запрограммированной подачей фрезерования. Конечная
точка находится за пределами поверхности; ЧПУ
рассчитывает ее, исходя из координат запрограммированной
начальной точки, длины, безопасного расстояния сбоку и
радиуса инструмента
4 ЧПУ смещает инструмент с подачей предварительного
позиционирования поперек в начальную точку следующей
строки; ЧПУ рассчитывает смещение, исходя из значения
запрограммированной ширины, радиуса инструмента и
максимального коэффициента перекрытия траекторий
5 Затем инструмент снова перемещается назад в направлении
начальной точки
1
6 Процесс повторяется до тех пор, пока заданная поверхность
не будет обработана полностью. В конце последнего прохода
осуществляется врезание на следующую глубину обработки
7 Чтобы избежать холостых ходов в заключении плоскость
обрабатывается в обратной последовательности
8 Процесс повторяется до тех пор, пока не будут выполнены все
врезания. При последнем врезании убирается заданный
припуск на чистовую обработку
9 В заключении ЧПУ перемещает инструмент назад с FMAX на
2-ое безопасное расстояние
Стратегия Q389=1
3 После этого инструмент перемещается в конечную точку
2
с
запрограммированной подачей фрезерования. Конечная
точка лежит в пределах поверхности; ЧПУ рассчитывает ее,
исходя из координат запрограммированной начальной точки,
длины и радиуса инструмента
4 ЧПУ смещает инструмент с подачей предварительного
позиционирования поперек в начальную точку следующей
строки; ЧПУ рассчитывает смещение, исходя из значения
запрограммированной ширины, радиуса инструмента и
максимального коэффициента перекрытия траекторий
5 Затем инструмент перемещается назад в направлении
начальной точки
1
. Смещение на следующую строку также
происходит в пределах заготовки
6 Процесс повторяется до тех пор, пока заданная поверхность
не будет обработана полностью. В конце последнего прохода
осуществляется врезание на следующую глубину обработки
7 Чтобы избежать холостых ходов в заключении плоскость
обрабатывается в обратной последовательности
8 Процесс повторяется до тех пор, пока не будут выполнены все
врезания. При последнем врезании убирается заданный
припуск на чистовую обработку
9 В заключении ЧПУ перемещает инструмент назад с FMAX на
2-ое безопасное расстояние
X
Y
Z
1
2
X
Y
Z
1
2
