HEIDENHAIN TNC 620 209
8.4
БОКОВ
А
Я
ПОВЕР
Х
НОС
ТЬ
ЦИЛИНДР
А
фрез
еров
ание
ре
бра
(
цик
л
29,
DIN/ISO: G129,
ПО
-опция
1)

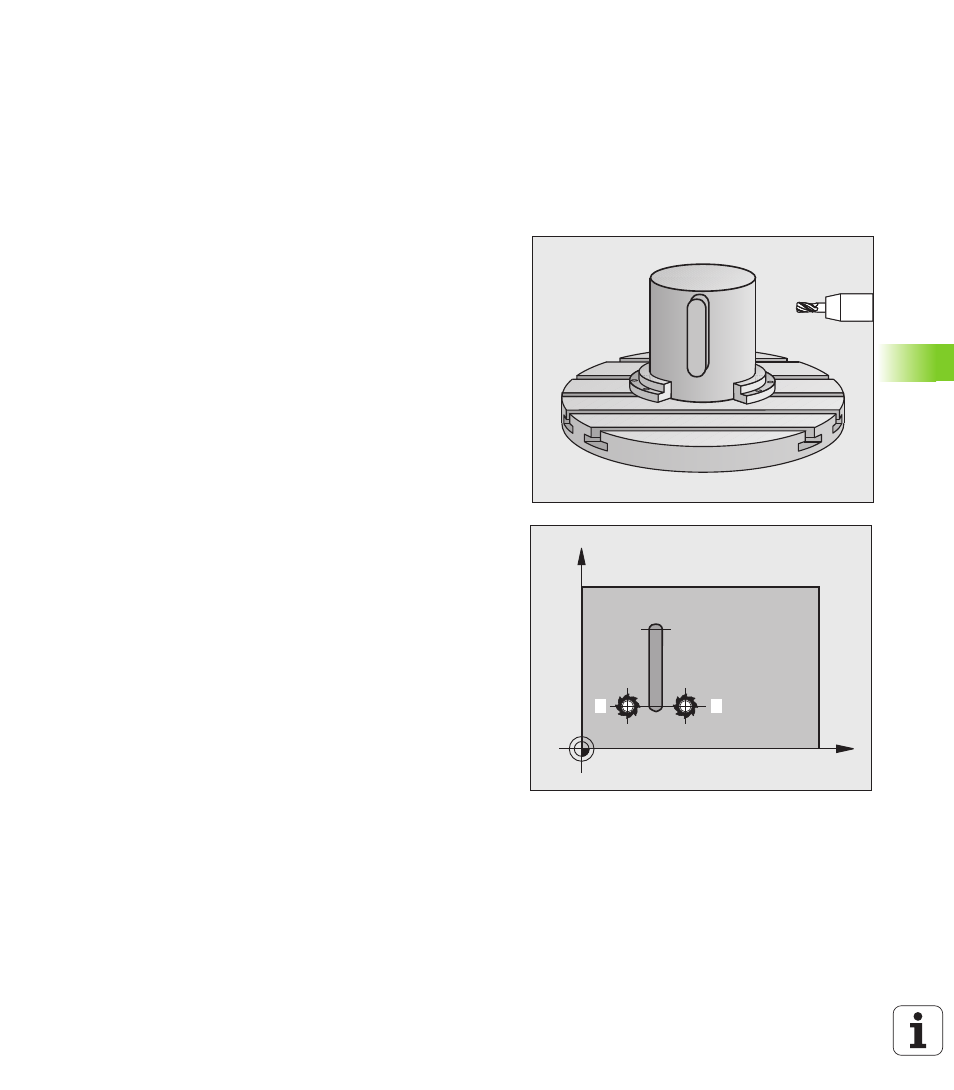

8.4 БОКОВАЯ ПОВЕРХНОСТЬ
ЦИЛИНДРА фрезерование
ребра (цикл 29, DIN/ISO: G129,
ПО-опция 1)
Ход цикла
С помощью этого цикла можно перенести ребро, определенное на
образующей, на боковую поверхность цилиндра. Система ЧПУ
так устанавливает инструмент во время выполнения этого цикла,
что при активной поправке на радиус стенки всегда находятся
параллельно по отношению друг к другу. Программируйте
траекторию центра цапфы с заданием поправки на радиус
инструмента. C помощью поправки на радиус определяется, как
ЧПУ выполняет цапфу - попутно или встречно.
В конечных точках цапфы ЧПУ, как правило, добавляет полукруг,
радиус которого соответствует половине ширины цапфы.
1 Система ЧПУ позиционирует инструмент над точкой старта
обработки. Точку старта ЧПУ раcсчитывает на основании
значений ширины цапфы и диаметра инструмента. Эта точка
находится (со смещением на половину ширины цапфы и
диаметрa инструмента) рядом с первой определенной в
подпрограмме контура точкой. Поправка на радиус
определяет, начнется обработка с левой ( 1 , RL=попутно) или
с правой стороны цапфы ( 2 , RR=встречно)
2 После того, как система ЧПУ позиционирует инструмент на
первую глубину врезания, инструмент плавно перемещается
по дуге окружности к стенке цапфы с подачей фрезерования
Q12 . При необходимости учитывается припуск на чистовую
обработку боковой поверхности.
3 На первой глубине врезания инструмент выполняет
фрезерование с подачей Q12 вдоль стенки цапфы до тех пор,
пока цапфа не будет изготовлена полностью
4 После чего инструмент возвращается в точку старта на
плоскости обработки по касательной к контуру
5 Шаги с 2 по 4 повторяются до тех пор, пока не будет достигнута
запрогрммированная глубина фрезерования Q1
6 Затем инструмент возвращается по оси инструмента на
безопасную высоту или на последнюю запрограммированную
до цикла позицию
C
Z
1 2
