Циклы обработки: сверление
3.4
РА
З
В
Е
Р
Т
Ы
В
А
Н
И
Е
(
цик
л
201, DIN/ISO: G201,
опция
ПО
Advanced
programming features)
Параметры цикла
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999
U
Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна отверстия.
Диапазон ввода от -99999,9999 до 99999,9999
U
Подача на врезание Q206: скорость движения
инструмента при развертывании в мм/мин.
Диапазон ввода от 0 до 99999,999, либо через
FAUTO, FU
U
Время выдержки внизу Q211: время в секундах,
в течение которого инструмент остается на дне
отверстия. Диапазон ввода от 0 до 3600,0000
U
Подача обратного хода Q208: скорость
перемещения инструмента при выходе из
отверстия в мм/мин. Если введено Q208 = 0, то
инструмент перемещается со скоростью подачи
развертывания. Диапазон ввода от 0 до 99999,999
U
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности
заготовки. Диапазон ввода от 0 до 99999,9999
U
2-ое безопасное расстояние Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999

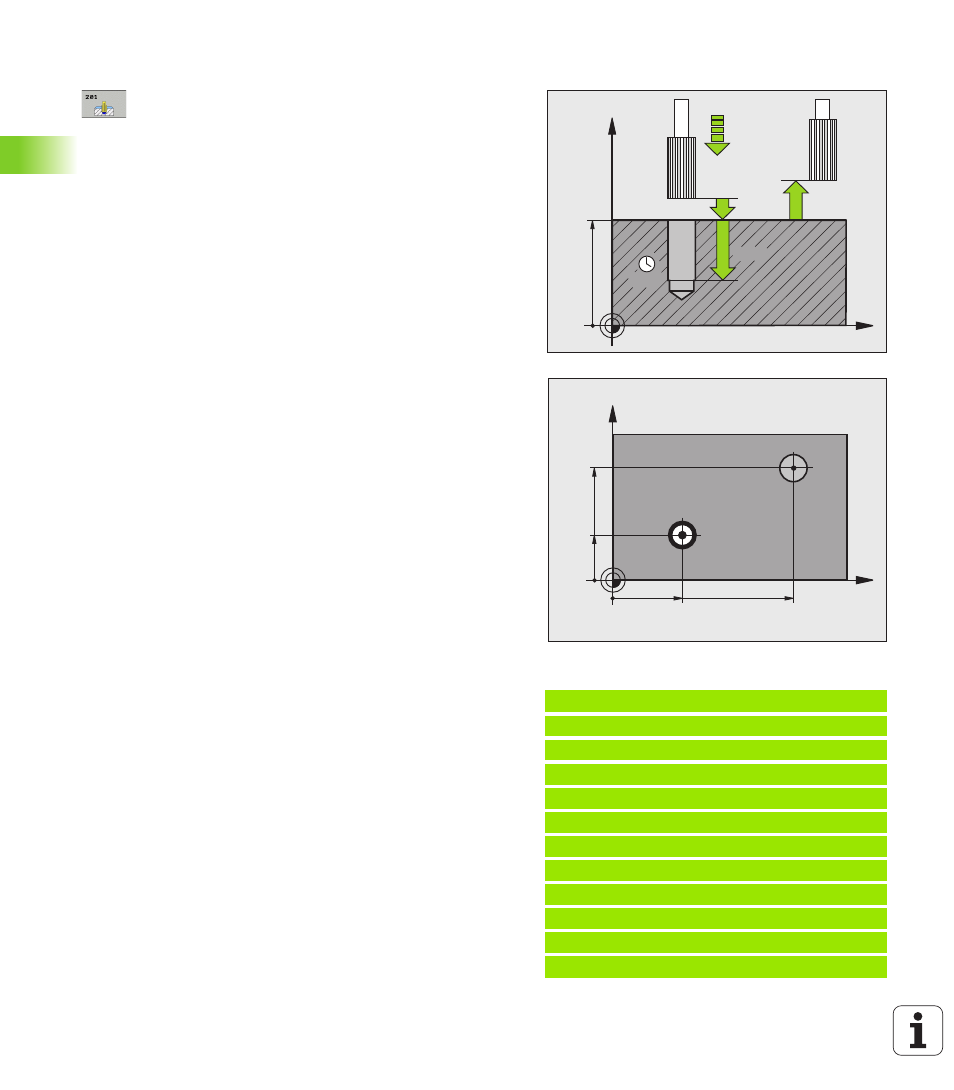

Пример: NC-кадры
11 CYCL DEF 201 РАЗВЕРТЫВАНИЕ
Q200=2
;БЕЗОП. РАССТ.
Q201=-15 ;ГЛУБИНА
Q206=100 ;ПОДАЧА НА ВРЕЗАНИЕ
Q211=0.5 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
Q208=250 ;ПОДАЧА ОБР. ХОДА
Q203=+20 ;КООРД. ПОВЕРХНОСТИ
Q204=100 ;2. БЕЗОП. РАССТ.
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M9
15 L Z+100 FMAX M2
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
