262
Циклы: преобразования координат
11
.8
МА
СШТ
А
БИР
ОВ
АНИЕ
ОСИ
(
цик
л
26)
11.8 МАСШТАБИРОВАНИЕ ОСИ
(цикл 26)
Действие
С помощью цикла 26 можно учесть коэффиценты усадки или
припуска для конкретной оси.
МАСШТАБИРОВАНИЕ ОСИ действует с момента его
определения в программе. Оно действует также в режиме рботы
«Позиционирование с ручным вводом». ЧПУ показывает
активный коэффициент масштабирования в дополнительной
индикации состояния.
Сброс
Заново запрограммируйте цикл МАСШТАБИРОВАНИЕ с
коэффициентом 1 для соответствующей оси.
Учитывайте при программировании!

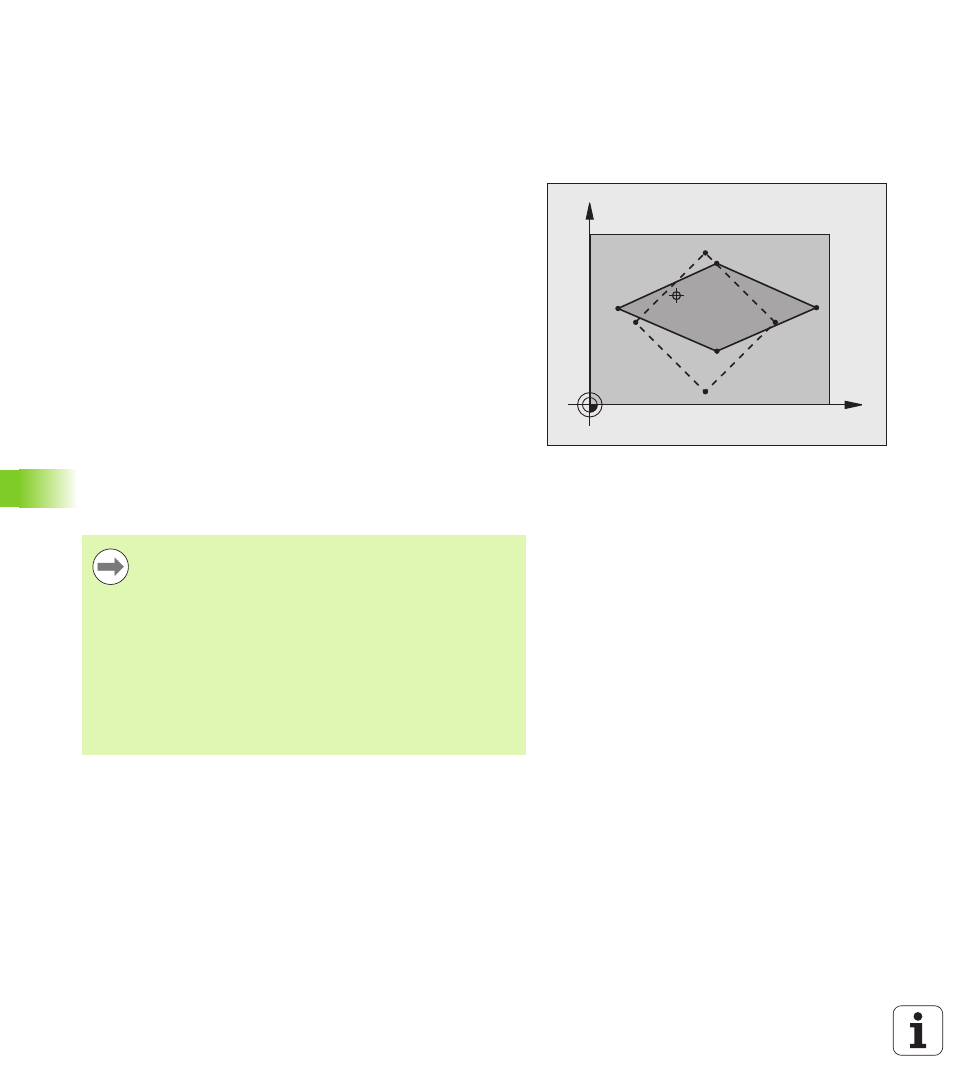

X
Y
CC
Оси координат с положениями для круговых
траекторий запрещается растягивать или сжимать с
помощью различных коэффициентов.
Для каждой оси координат можно ввести собственный
коэффициент масштабирования.
Дополнительно можно запрограммировать
координаты центра для всех коэффициентов
масштабирования.
Контур растягивается от центра или сжимается к нему,
то есть, не обязательно от или к текущей нулевой
точке, как в цикле 11 МАСШТАБИРОВАНИЕ.
