HEIDENHAIN TNC 620
241
10.4
ФРЕЗЕР
ОВ
АНИЕ
ПЛОСКОС
ТЕЙ
(
цик
л
232, DIN/ISO: G232,
опция
ПО
Advanced programming features)

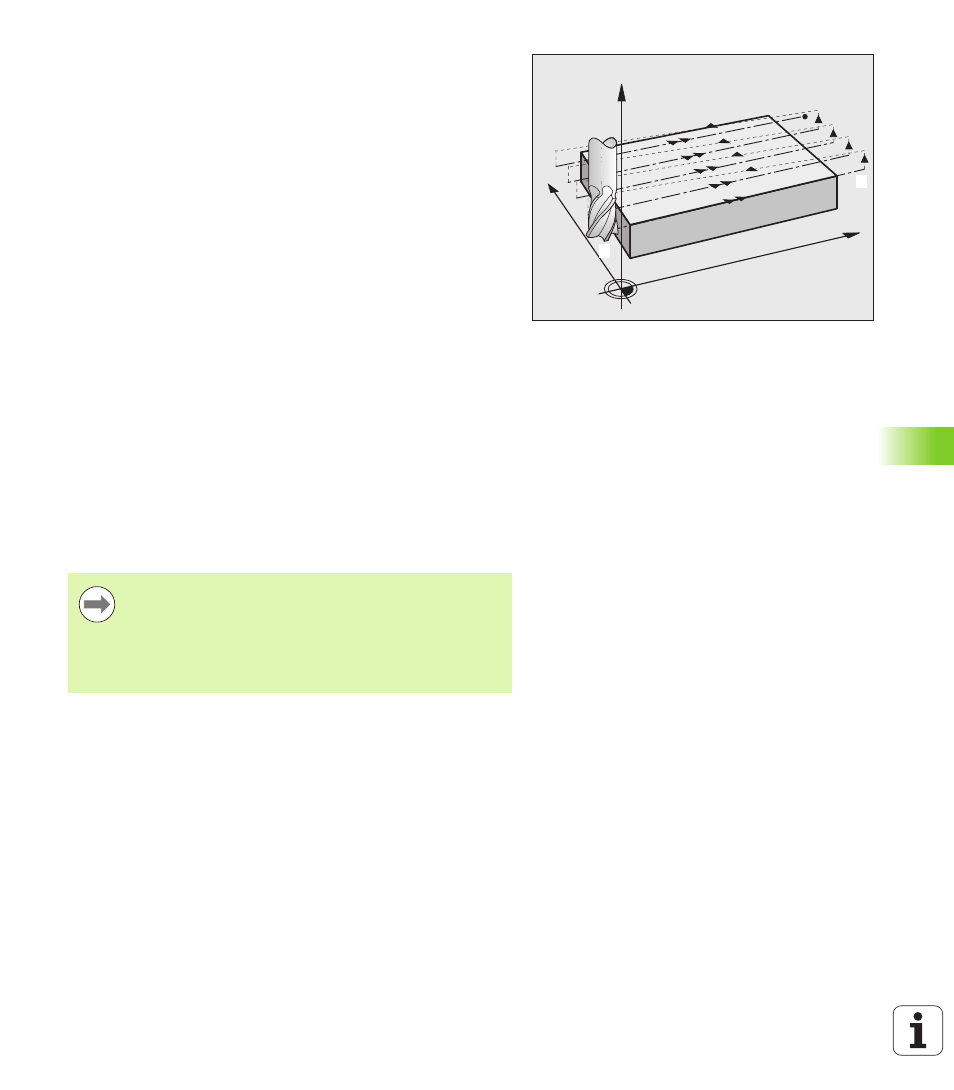

Стратегия Q389=2
3 После этого инструмент перемещается в конечную точку
2
с
запрограммированной подачей фрезерования. Конечная
точка лежит за пределами поверхности; ЧПУ рассчитывает ее,
исходя из координат запрограммированной начальной точки,
длины, безопасного расстояния сбоку и радиуса инструмента
4 ЧПУ перемещает инструмент по оси шпинделя на безопасное
расстояние над текущей точкой глубины врезания и
возвращается прямо в начальную точку следующей строки с
подачей предварительного позиционирования. ЧПУ
рассчитывает смещение, исходя из запрограммированной
ширины, радиуса инструмента и максимального
коэффициента перекрытия траекторий
5 Затем инструмент перемещается на текущую глубину
врезания, после чего снова в направлении конечной точки
2
6 Процесс построчного фрезерования повторяется до тех пор,
пока заданная поверхность не будет обработана полностью. В
конце последнего прохода осуществляется врезание на
следующую глубину обработки
7 Чтобы избежать холостых ходов в заключении плоскость
обрабатывается в обратной последовательности
8 Процесс повторяется до тех пор, пока не будут выполнены все
врезания. При последнем врезании убирается заданный
припуск на чистовую обработку
9 В заключении ЧПУ перемещает инструмент назад с FMAX на
2-ое безопасное расстояние
Учитывайте при программировании!
X
Y
Z
1
2
2-ое безопасное расстояние Q204 следует
установливать так, чтобы столкновение с заготовкой
или зажимными приспособлениями исключалось.
Если значения начальной точка 3-ей оси Q227 и
конечной точки 3-ей оси Q386 равны, цикл не
выполняется (запрограммирована глубина = 0).
