HEIDENHAIN iTNC 530 77
4.
1
Основы

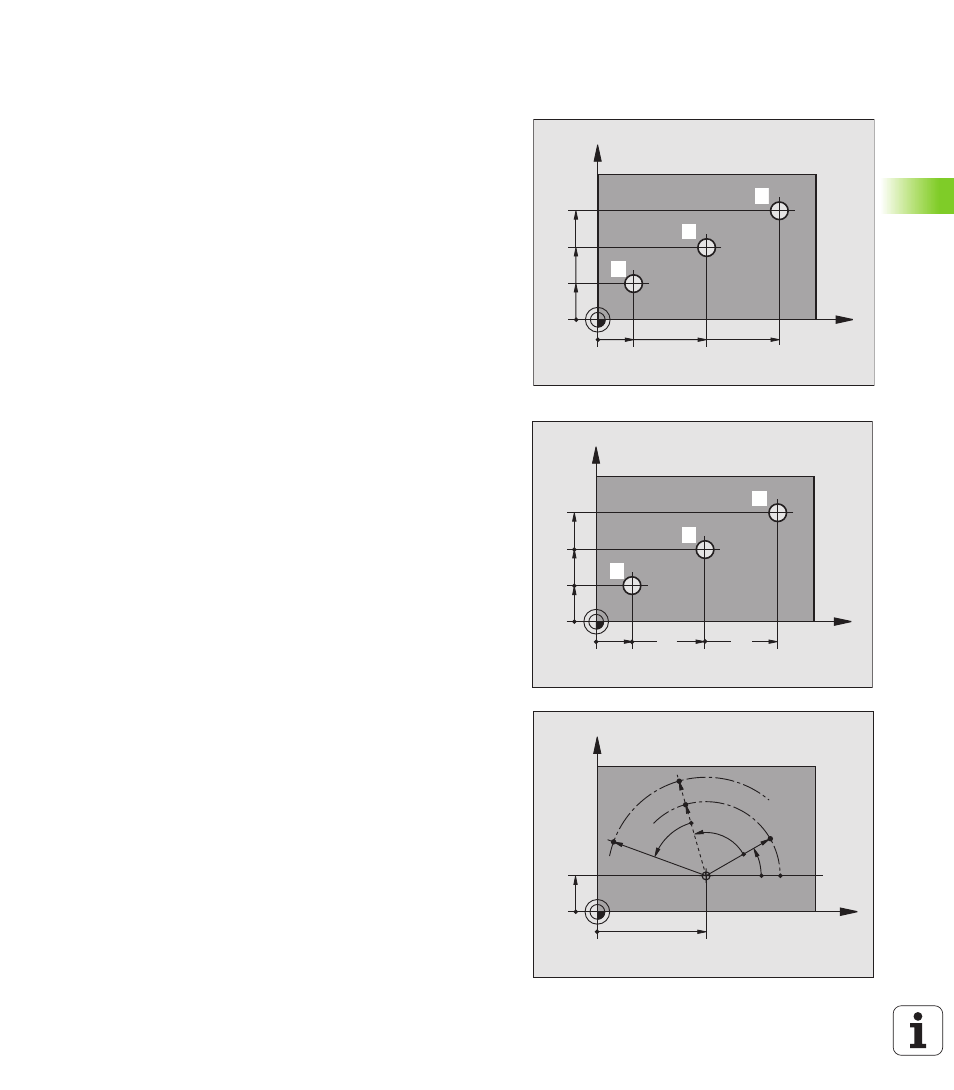

Абсолютные и инкрементные положения
загатовки
Абсолютные положения загатовки
Если координаты данного положения относятся к нулевой точке
координат (начало), то их называют абсолютными координатами.
Каждое положение на загатовке однозначно определено с
помощью его абсолютных координат.
Пример 1: Отверстия с абсолютными координатами
Инкрементные положения загатовки
Инкрементные координаты относятся к программированному в
последнюю очередь положенью инструмента, служащему как
относительная (мнимая) нулевая точка. Инкрементные
координаты задают таким образом размер при составлении
программы, между последней и последующей заданной
позицией, на который должен перемещаться инструмент.
Поэтому его называют также составным размером.
Инкрементный размер обозначается с помощью “I” перед
обозначением оси.
Пример 2: Отверстия с инкрементными координатами
Абсолютные координаты отверстия 4
X = 10 mm
Y = 10 mm
Абсолютные и инкрементные полярные координаты
Абсолютные координаты относятся всегда к полюсу и базовой оси
угла.
Инкрементные координаты относятся всегда к
программированному в последнюю очередь положению
инструмента.
Отверстие 1 Отверстие 2 Отверстие 3
X = 10 mm X = 30 mm X = 50 mm
Y = 10 mm Y = 20 mm Y = 30 mm
Отверстие 5 , относительно 4 Отверстие 6 , относительно 5
X = 20 mm X = 20 mm
Y = 10 mm Y = 10 mm
X
Y
30
20
50 30 10
10
11
13
12
X
Y
20
10
10
20
10
10
14
15
16
X
Y
0°
30
10
CC
PR
PA
+IPA
PR
PR
+IPA
+IPR
