HEIDENHAIN iTNC 530
389
8.6 SL-
цик
л
ы

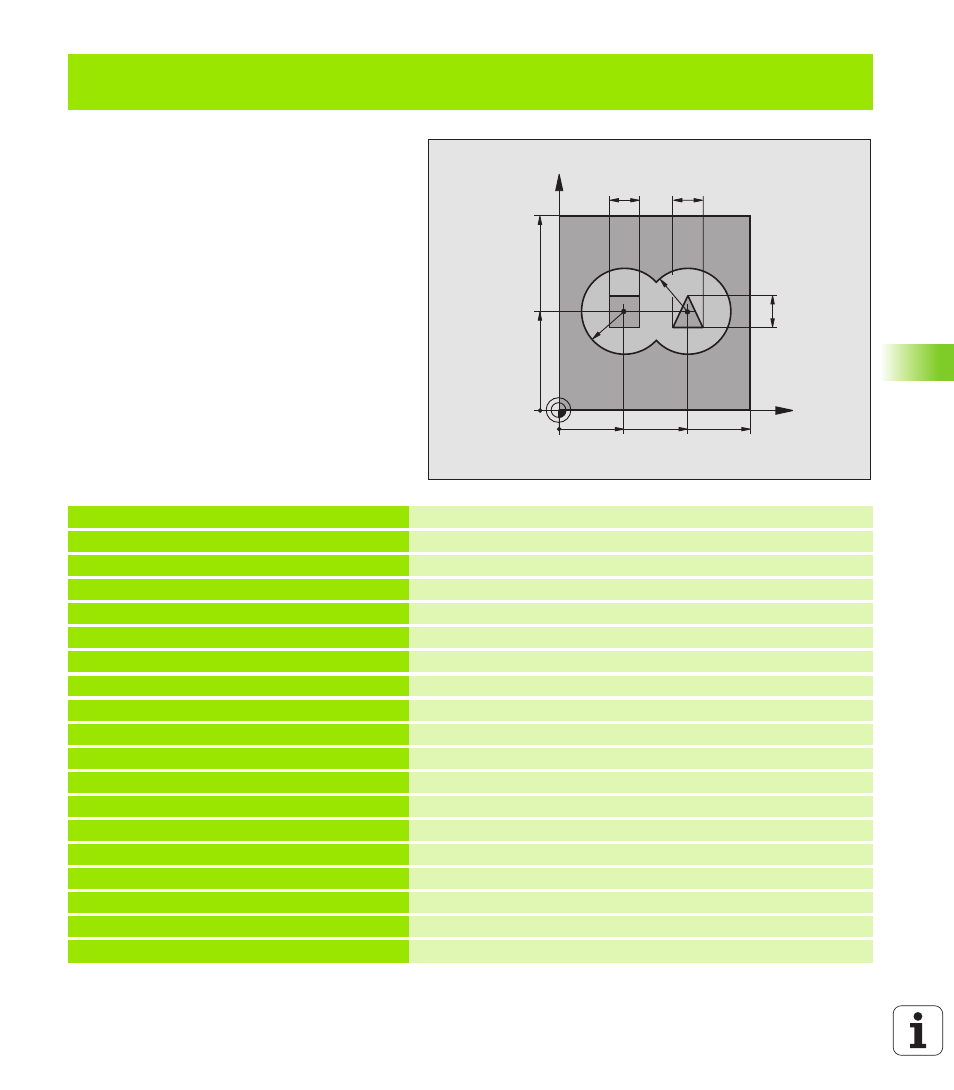

Пример: Пример: предсверление, черновая и чистовая обработка
накладывающихся на себя контуров
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Дефиниция загатовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6
Определение инструмента сверло
4 TOOL DEF 2 L+0 R+6
Дефиниция инструмента черновая/чистовая обработка
5 TOOL CALL 1 Z S2500
Вызов инструмента сверло
6 L Z+250 R0 FMAX
Свободный ход инструмента
7 CYCL DEF 14.0 КОНТУР
Определить подпрограммы контура
8 CYCL DEF 14.1 МЕТКА КОНТУРА 1/2/3/4
9 CYCL DEF 20.0 ДАННЫЕ КОНТУРА
Определить общие параметры обработки
Q1=-20
;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2=1
;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
Q3=+0.5
;ПРИПУСК СТОРОНА
Q4=+0.5
;ПРИПУСК ГЛУБИНА
Q5=+0
;КООРД.ПОВЕРХНОСТИ
Q6=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7=+100
;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.1
;РАДИУС ЗАКРУГЛЕНИЯ
Q9=-1
;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
X
Y
35
50
100
100
16
16
R25
65
16
R25
