HEIDENHAIN iTNC 530
45
1.4
Индикации
со
ст
о
я
ния

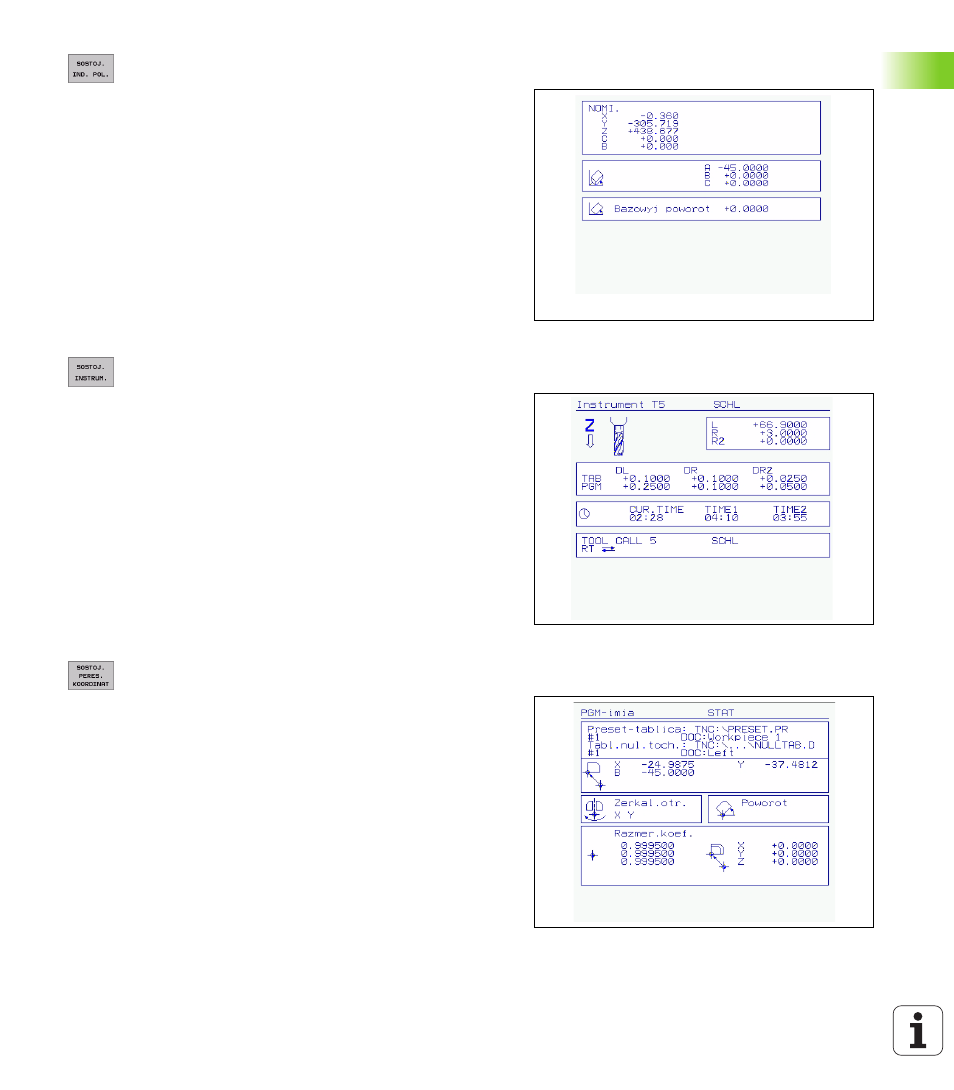

Положения и координаты
Информация о инструментах
Пересчёт координат
Смотри “Циклы для пересчёта координат” на странице 416.
2
4
1
3
1
Индикация положения
2
Вид индикации положения, нпр. Факт-положение
3
Угол наклона для плоскости обработки
4
Угол базового поворота
3
2
5
1
4
6
1
n
Индикация T: Номер инструмента имя инструмента
n
Индикация RT: Номер и имя однотипного ииструмента
2
Ось инструмента
3
Длина и радиусы инструмента
4
Припуски (значения дельта) из TOOL CALL (PGM) и из
таблицы инструментов (TAB)
5
Стойкость, максимальная стойкость (TIME 1) и максимальная
стойкость при TOOL CALL (TIME 2)
6
Индикация активного инструмента и (следующего) запасного
инструмента
7
8
4
1
2
3
5
6
1
Имя главной программы
2
Имя активной таблицы нулевых точек, активный номер
нулевой точки (#), комментарий из активной строки активного
номера нулевой точки (DOC) из цикла 7
3
Имя активной таблицы Preset, активный номер Preset (#),
комментарий из активной строки активного Preset (DOC)
4
Активное перемещение нулевой точки (цикл 7)
5
Симметричные оси (цикл 8)
6
Активный угол поворота (цикл 10)
7
Активный размерный коэфицент / размерные коэфиценты
(циклы 11 / 26)
8
Центр центрического растяжения
