6 Программирование: программирование контуров
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
у
го
льные
к
оор
динаты

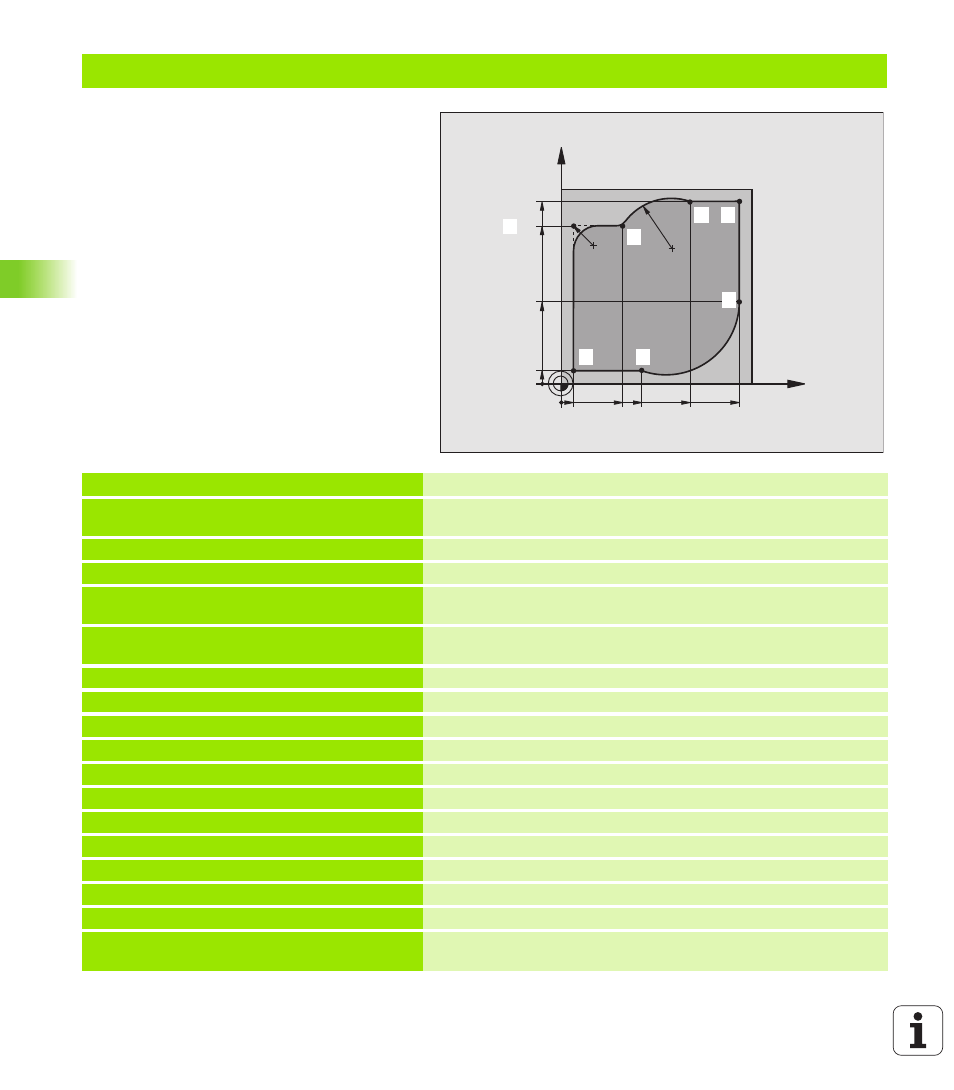

Пример: Движение круговое декартово
0 BEGIN PGM CIRCULAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Дефиниция загатовки для графического моделирования
обработки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
Дефиниция инструмента в программе
4 TOOL CALL 1 Z X4000
Вызов инструмента с осью шпинделя и частотой вращения
шпинделя
5 L Z+250 R0 FMAX
Свободное перемещение инструмента по оси шпинделя на
ускоренном ходе FMAX
6 L X-10 Y-10 R0 FMAX
Предпозиционирование инструмента
7 L Z-5 R0 F1000 M3
Перемещение на глубину обработки с подачей F = 1000 мм/мин
8 APPR LCT X+5 Y+5 R5 RL F300
Наезд контура в точке 1 по круговой траектории с
тагенциальным примыканием
9 L X+5 Y+85
Точка 2: первая прямая для угла 2
10 RND R10 F150
Включить радиус с R = 10 мм, подача: 150 мм/мин
11 L X+30 Y+85
Наезд точки 3: Точка старта окружности с CR
12 CR X+70 Y+95 R+30 DR-
Наезд точки 4: Конечная точка окружности с CR, радиус 30 мм
13 L X+95
Наезд точки 5
14 L X+95 Y+40
Наезд точки 6
15 CT X+40 Y+5
Наезд точки 7: Конечная точка окружности, дуга окружности с
тангенциальным примыканием к точке 6, УЧПУ расчитывает
радиус самостоятельно
X
Y
95
5
95
5
85
40
40
30
70
R10
R30
1
1
1
2
1
3
1
4
1
5
1
6
1
7
