520 11 Программирование: Q-параметры
11
.11
Примеры
программиров
ания

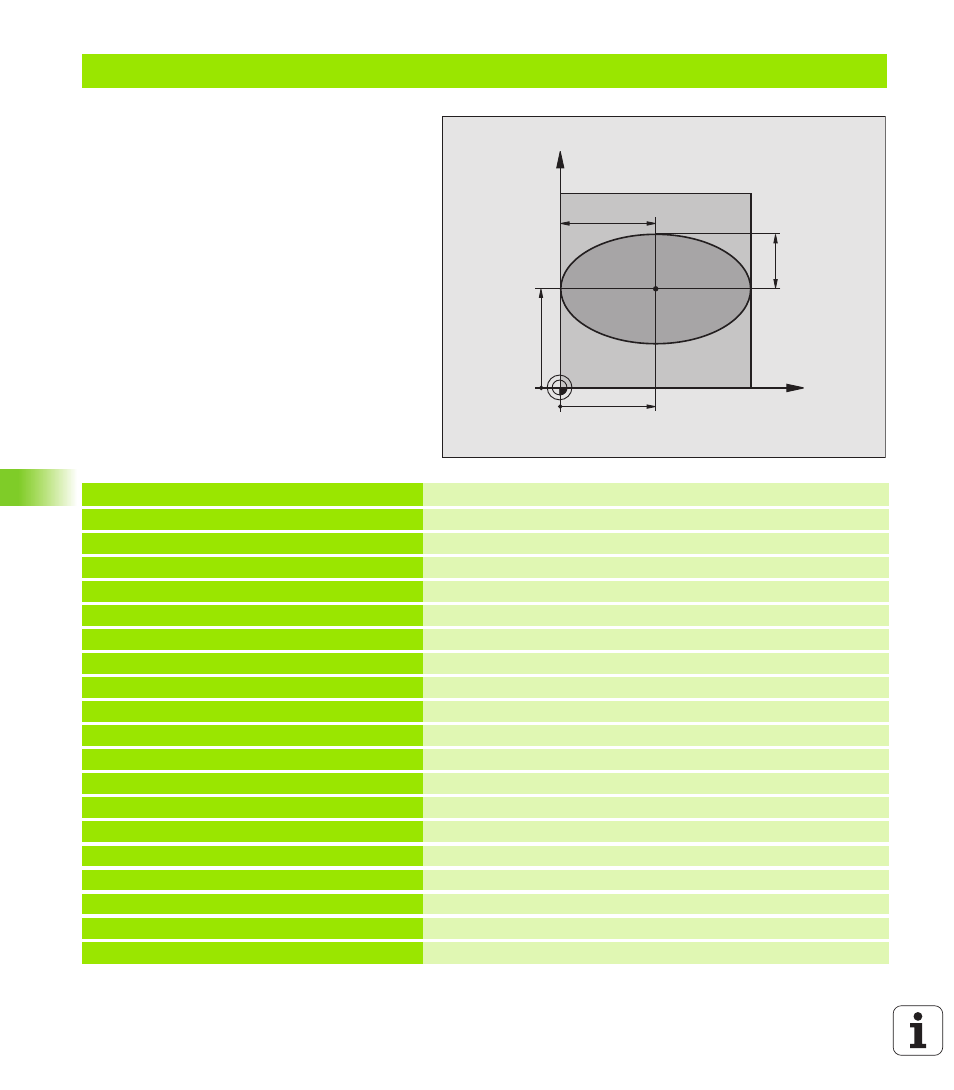

Пример: Эллипс
Прохождение программы
n Контур эллипса создан с помощью многих
небольших отрезков прямой (определяемый
через Q7). Чем больше установленных шагов
расчёта, тем более гладким будет контур.
n Направление фрезерования установливаем
через угол старта и конечный угол на
поверхности:
Направление обработки по часовой стрелке:
Угол старта > конечный угол
Направление обработки по часовой стрелке:
Угол старта < конечный угол
n Радиус инструмента не учитывается
0 BEGIN PGM ELLIPSE MM
1 FN 0: Q1 =+50
Центр X-оси
2 FN 0: Q2 =+50 Центр Y-оси
3 FN 0: Q3 =+50 Полуось X
4 FN 0: Q4 =+30 Полуось Y
5 FN 0: Q5 = +0 Угол старта на поверхности
6 FN 0: Q6 =+360 Конечный угол на поверхности
7 FN 0: Q7 =+40 Количество шагов расчёта
8 FN 0: Q8 = +0 Угловое положение эллипса
9 FN 0: Q9 =+5 Глубина фрезерования
10 FN 0: Q10 =+100 Подача на глубину
11 FN 0: Q11 =+350 Подача фрезерования
12 FN 0: Q12 =+2 Безопасное расстояние для предпозиционирования
13 BLK FORM 0.1 Z X+0 Y+0 Z-20 Дефиниция загатовки
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+2.5
Определение инструмента
16 TOOL CALL 1 Z S4000 Вызов инструмента
17 L Z+250 R0 FMAX Свободный ход инструмента
18 CALL LBL 10 Вызов обработки
19 L Z+100 R0 FMAX M2 Свободный ход инструмента, конец программы
X
Y
50
50
30
50
