8 Программирование: Циклы
8.4
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
(
вые
м
ек
),
ца
п
ф
и
па
зо
в

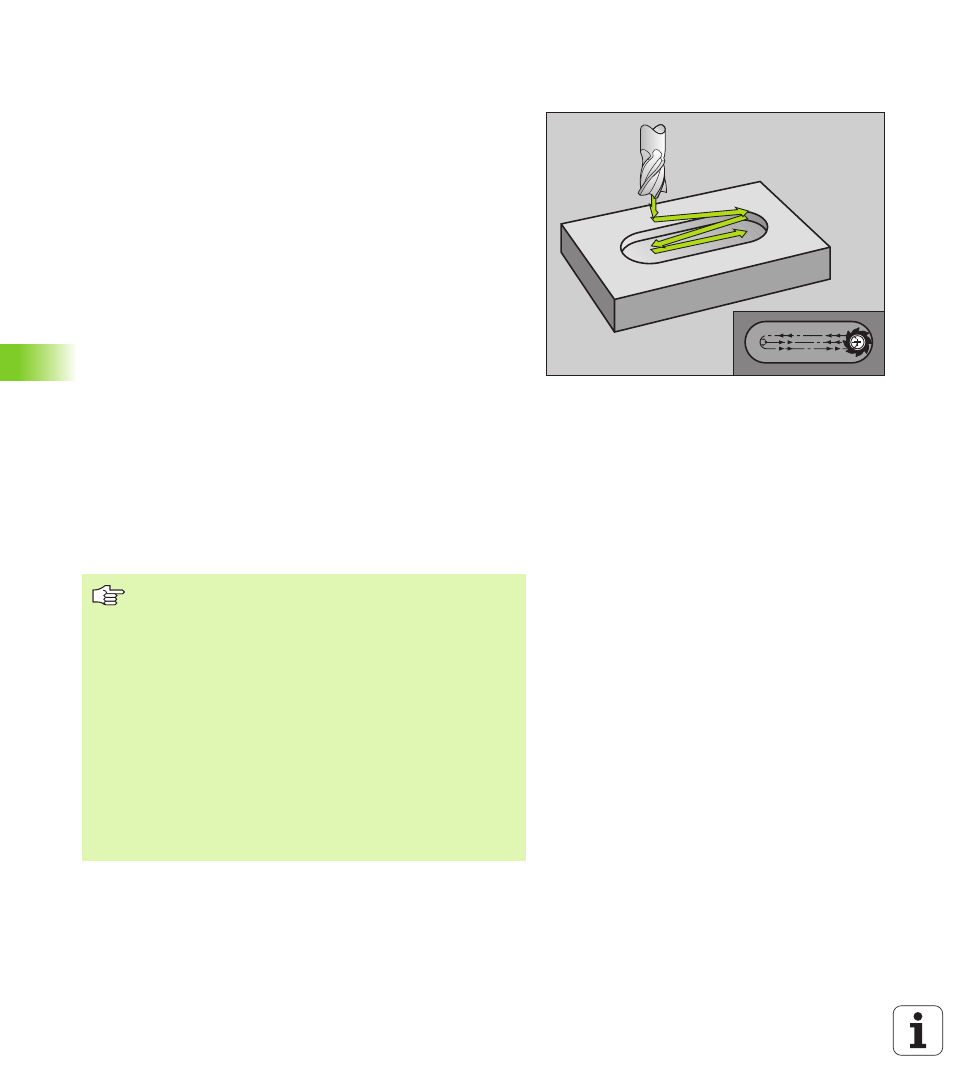

ПАЗ (продольный паз) с маятниковым
движением врезания (цикл 210)
Черновая обработка
1 УЧПУ позиционирует инструмент на ускоренном ходу на оси
шпинделя на 2-ое безопасное расстояние и затем в центр
левово круга; оттуда УЧПУ позиционирует инструмент на
безопасное расстояние над поверхностью загатовки
2 Инструмент перемещается с подачей фрезерованя на
поверхность загатовки и оттуда фреза передвигается в
продольном направлении паза – вразая под наклоном в
материал – к центру правово круга
3 Затем инструмент перемещается снова врезая под наклоном
назад в центр левово круга; эти шаги повторяются, пока будет
достигнута программированная глубина фрезерования
4 На глубине фрезерования УЧПУ перемещает инструмент для
плоского фрезерования на другой конец паза и потом снова в
центр паза
Чистовая обработка
5 УЧПУ позиционирует инструмент в центре левой окружности
паза и оттуда тангенциально в левой конец паза, потом УЧПУ
выполняет чистовую обработку конутра поперечно (при M3),
если введено также несколькими подводами
6 В конце контура инструмент перемещается – тангенциально
от контура – к центру левой окружности паза
7 На конец инструмент перемещается на ускоренном ходу FMAX
обратно на безопасное расстояние и – если введено – на 2-ое
безопасное расстояние
Обратите внимание перед программированием
УЧПУ предпозиционирует инструмент автоматически
по оси инструмнтов и на плоскости обработки.
При черновой обработке инструмент врезается в
материал маятниковым движением от одного к другому
концу канавки. Поэтому предсверление не требуется.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете Глубину
= 0, то УЧПУ не выполняет цикла.
Выбирать диаметр фрезы не больше ширины канавки и
не меньше третьи ширины канавки.
Диаметр фрезы выбирать меньше чем половина длины
канавки. В противном случае УЧПУ не может врезаться
в материал маятниковым движением.
