6.6 Движение по траектории –
Свободное программирование контура СK
Основы
Чертежы загатовок, не содержащие требуемых ЧУ размеров,
имеют часто данные о координатах, которых не можете ввести
через серые клавиши диалога. И так могут нпр.
n
известные координаты лежать на элементе контура или близко
него,
n
координаты относятся к другому элементу контура или
n
Данные о направлении и данные протекания контура быть
известными.
Такие данные программируете непосредственно с помощью
Свободного программирования контура СК. УЧПУ рассчитывает
контур на основании известных данных и поддерживает диалог
программирования с помощью интерактивной СК-графики.

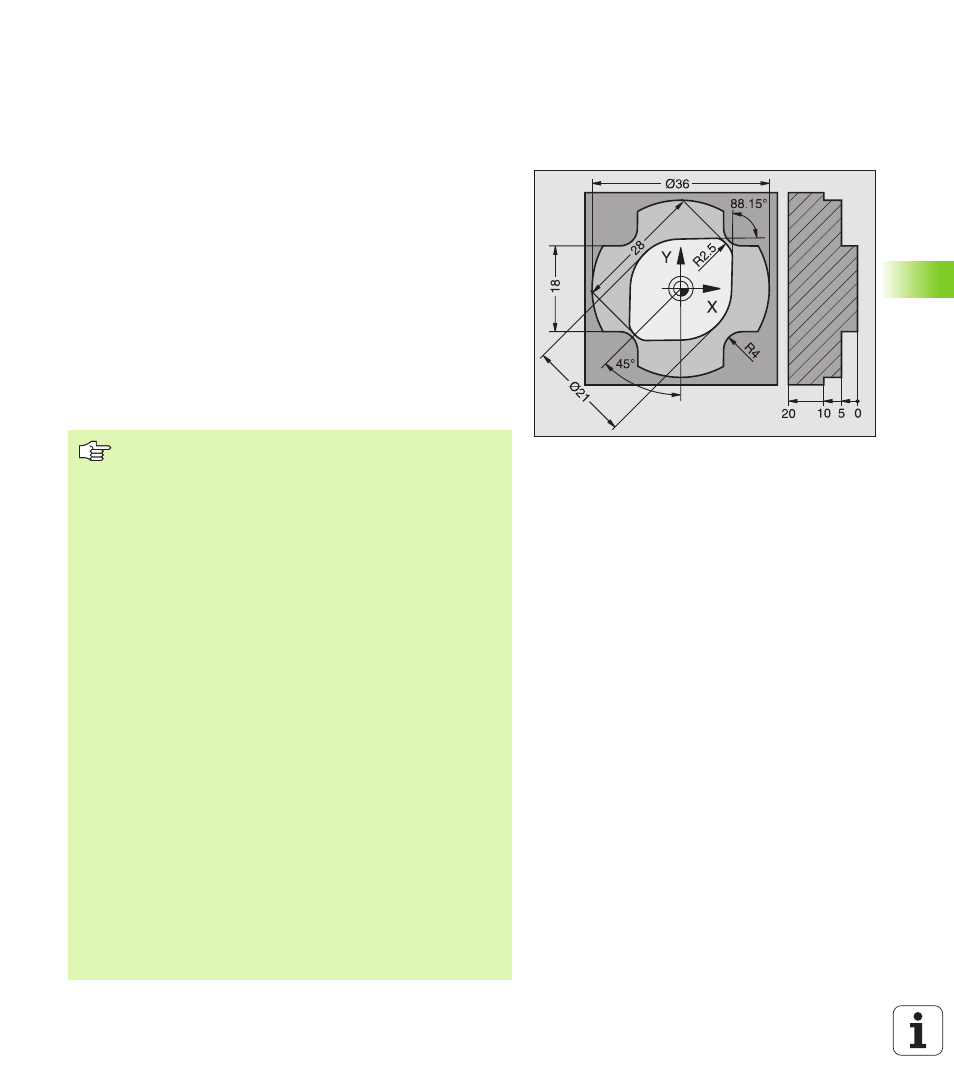

Рисунок справа вверху показывает проставление размеров,
самых простых для ввода через СК-программирование.
Обратите внимание на следующие условия для СК-
программирования
Элементы контура можете программировать с
помощью Свободного Программирования Контура
только на плоскости обработки. Плоскость обработки
установливаете в первом BLK-FORM-предложении
программы обработки.
Введите для каждого элемента контура все имеющиеся
в распоряжении данные. Программируйте пожалуйста
данные также в тех предложениях, которые не
изменяются: Не программированные данные считаются
неизвестными!
Q-параметры допускаются во всех СК-элементах,
кроме элементов с относительными базами (нпр. RX
или RAN), то есть элементов относящихся к другим ЧУ-
предложениям.
Если смешиваете в программе обычное и Свободное
программирование контура, то каждый фрагмент СК
должен быть однозначно определённым.
УЧПУ требует жёстко установленной точки, на
основании которой проводястя расчёты.
Непосредственно перед фрагментом СК
программируете с помощью серых клавишей позицию,
содержащую обе координаты плоскости обработки. В
этом предложении не программируете Q-параметров.
Если первое предложение в СК-фрагменте является
FCT- или FLT-записью, то Вы должны до этого как
минимум два ЧУ-предложения программировать через
серые диалоговые клавиши, чтобы однозначно
установить направление подвода.
Фрагмент СК не может начинаться прямо после метки LBL.
