Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422)
Страница 334
334
8 Программирование: Циклы
8.4
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
(
вые
м
ек
),
ца
п
ф
и
па
зо
в
U
U
U
U
безопасное расстояние Q200 (инкрементно):
Расстояние между торцовой стороной
инструмента и поверхностью детали
U
U
U
U
Kоордината поверхности детали Q203
(абсолютно): Абсолютная координата
поверхности загатовки
U
U
U
U
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
U
U
U
U
Стратегия погружения Q366: Вид стратегии
погружения:
n
0 = перпендикулярное погружение. В таблицы
инструментов угол погружения для активного
инструмента должен ANGLE быть определен с
0. В другом случае УЧПУ выдает сообщение об
ошибках
n
1 = погружение по винтовой линии. В таблицы
инструментов угол погружения для активного
инструмента должен ANGLE быть определен
неровным 0. В другом случае УЧПУ выдает
сообщение об ошибках
Пример: ЧУ-предложения
8 CYCL DEF 253 ФРЕЗЕРОВАНИЕ КАНАВОК
Q215=0
;ОБЪЕМ ОБРАБОТКИ
Q218=80
;ДЛИНА КАНАВКИ
Q219=12
;ШИРИНА КАНАВКИ
Q368=0.2 ;ПРИПУСК СО СТОРОНЫ
Q224=+0
;ПОЛОЖЕНИЕ ПРИ
ВРАЩЕНИИ
Q367=0
;ПОЛОЖЕНИЕ КАНАВКИ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1
;ВИД ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5
;ГЛУБИНА ПОДВОДА
Q369=0.1 ;ПРИПУСК ГЛУБИНА
Q206=150 ;ПОДАЧА НА ГЛУБИНУ
Q338=5
;ПОДАЧА ЧИСТОВАЯ
ОБРАБОТКА
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+0
;КООРД.ПОВЕРХНОСТИ
Q204=50
;2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q366=1
;ПОГРУЖЕНИЕ
9 CYCL CALL POS X+50 Y+50 FMAX M3

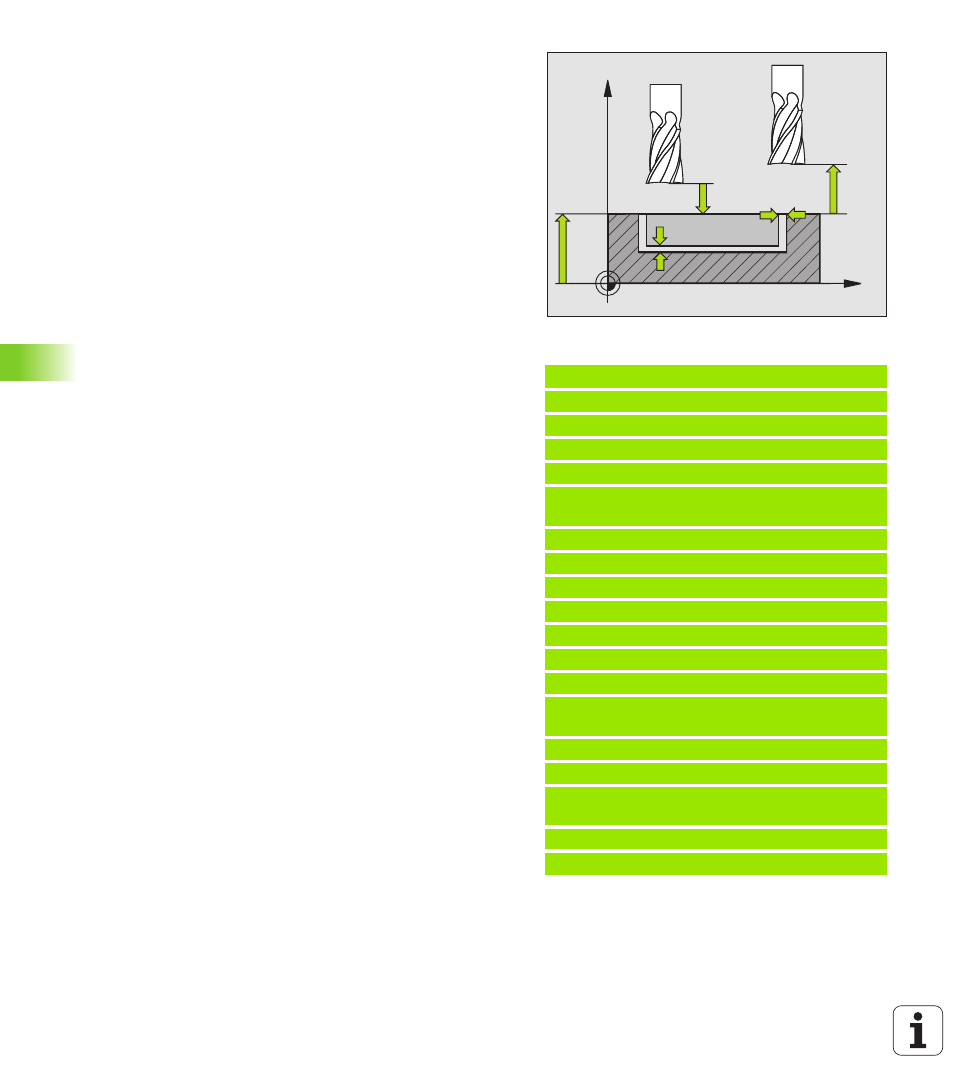

X
Z
Q200
Q204
Q203
Q369
Q368
