Страница 426: 9 цик л ы для пере сч ёта к оор динат
426
8 Программирование: Циклы
8.9
Цик
л
ы
для
пере
сч
ёта
к
оор
динат
РАЗМЕРНЫЙ КОЭФИЦЕНТ (цикл 11)
В пределах программы УЧПУ может увеличивть или уменьшать
контуры. Таким образом можете учитывать на пример
коэфиценты уменьшения или припуска.
Действие
РАЗМЕРНЫЙ КОЭФИЦЕНТ действует с его дефиниции в
программе. Он действует также в режиме работы
Позиционирование с ручным вводом. УЧПУ указывает активный
размерный коэфицент в дополнительной индикации статуса.
Размерный коэфицент действует
n
на плоскости обработки или по всем осьям координат
одновременно (зависить от параметра станка 7410)
n
на данные о размерах в циклах
n
также на паралелльные оси U,V,W
Условие
Перед увеличением или уменьшением нулевая точка должна
перемещаться на грань или в угол контура.
U
U
U
U
Коэфицент?: Коэфицент SCL ввести (англ.:
scaling); УЧПУ множит координаты и радиусы
через SCL (как описано в „Действие“)
Увеличение: SCL больше чем 1 до 99,999 999
Уменьшение: SCL меньше чем 1 до 0,000 001
Сброс
Программировать цикл РАЗМЕРНЫЙ КОЭФИЦЕНТ с размерным
коэфицентом 1.

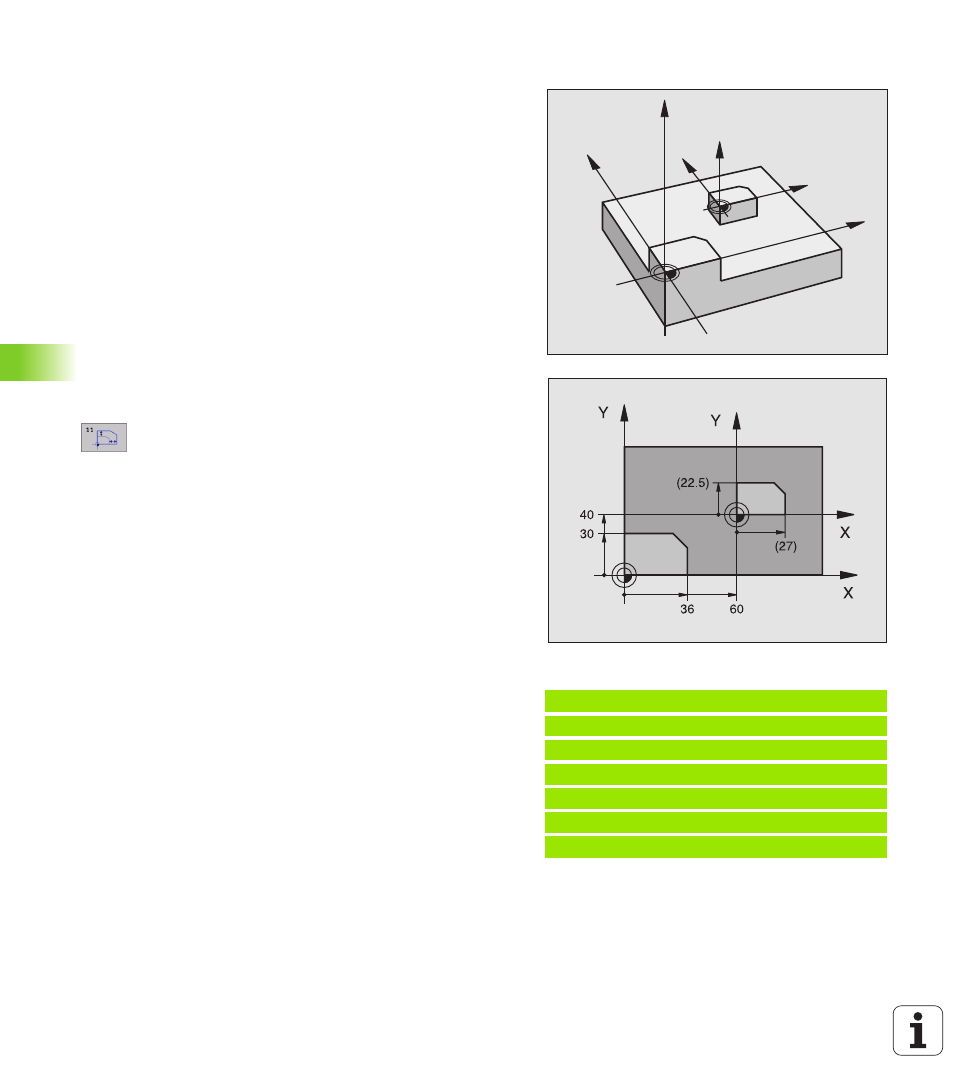

Пример: ЧУ-блоки
11 CALL LBL 1
12 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11.0 РАЗМЕРНЫЙ КОЭФИЦЕНТ
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL 1
Z
Z
X
X
Y
Y
