HEIDENHAIN iTNC 530
449
9.3
Определ
ение
пл
о
ск
о
сти
обрабо
тки
через
проекционный
уг
о
л
:
PLANE
P
ROJECTED
Параметры ввода
U
U
U
U

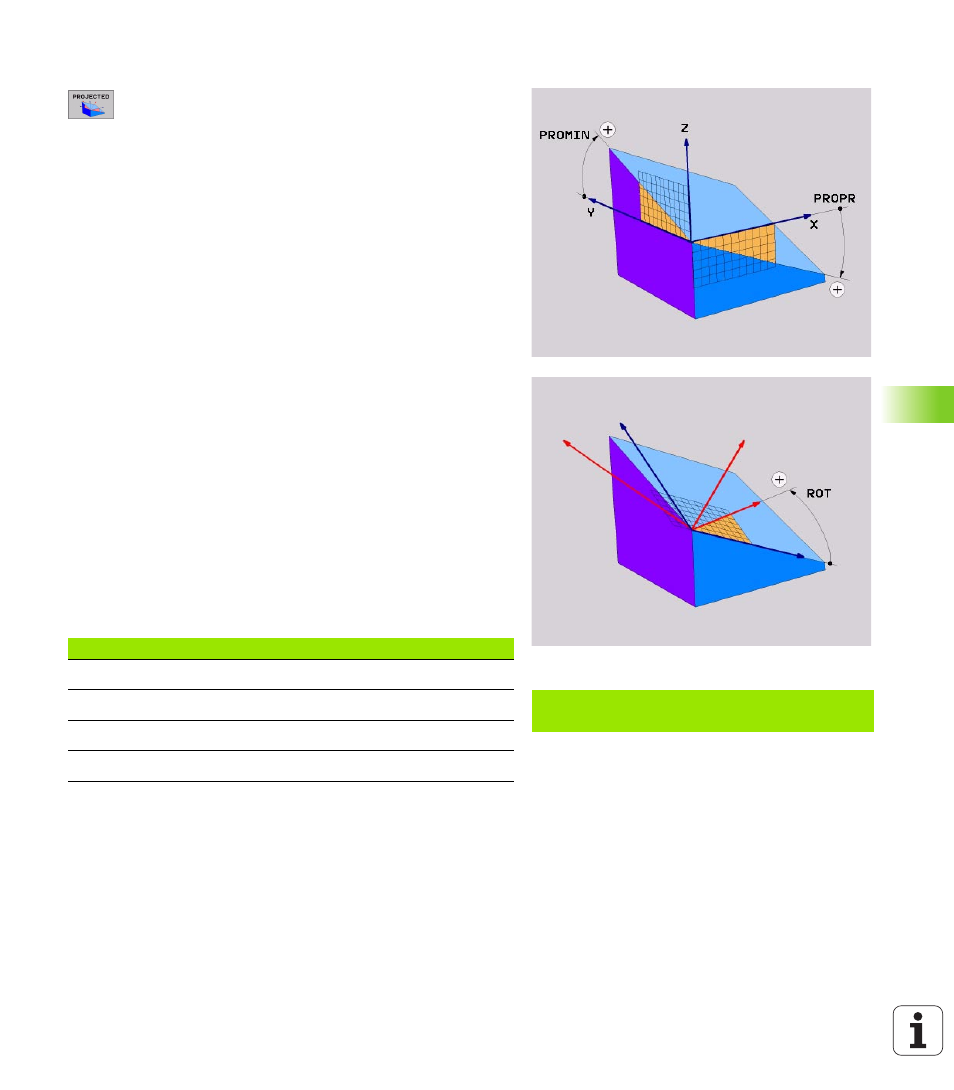

Проек.-угол 1. плоскости координат?:
Проецированный угол наклоненной плоскости
обработки на 1. плоскость координат постояноой
системы координат станка (смотри рисунок справа
вверху). Пределы ввода от -89.9999° до +89.9999°.
0°-ось это главная ось активной плоскости
обработки (X при оси инструментов Z,
положительное направление смотри рисунок
справа вверху)
U
U
U
U
Проек.-угол 2. плоскости координат?:
Проецированный угол плоскости обработки на 2.
плоскость координат постояноой системы
координат станка (смотри рисунок справа вверху).
Пределы ввода от -89.9999° до +89.9999°. 0°-ось
это вспомогательная ось активной плоскости
обработки (Y при оси инструментов Z)
U
U
U
U
ROT-угол наклон. плоскости?: Поворот
наклоненной системы координат вокруг
наклоненной оси инструментов (соответствует по
смыслу вращению с помощью цикла 10
ПОВОРОТ). С помощью угла вращения можно
простым способом определить направление
главной оси плоскости обработки (X при оси
инструментов Z, Z при оси инструментов Y, смотри
рисунок справа по середине) Пределы ввода от 0°
до +360°
U
U
U
U
Дальше с помощью свойств позиционирования
(смотри “Определить поведение при
позиционировании функции PLANE” на странице
Используемые сокращения
Пример: ЧУ-запись
5 plane projected propr+24 promin+24 prorot
+30 .....
Сокращение
Значение
PROJECTED
Англ. projected = проецированный
PROPR
principle plane: Главная плоскость
PROMIN
minor plane: Вспомогательная плоскость
PROROT
Англ. rotation: Вращение
