206 6 Программирование: программирование контуров
6.5
Движ
ения
по
траект
ории
–
по
лярные
к
оор
динаты

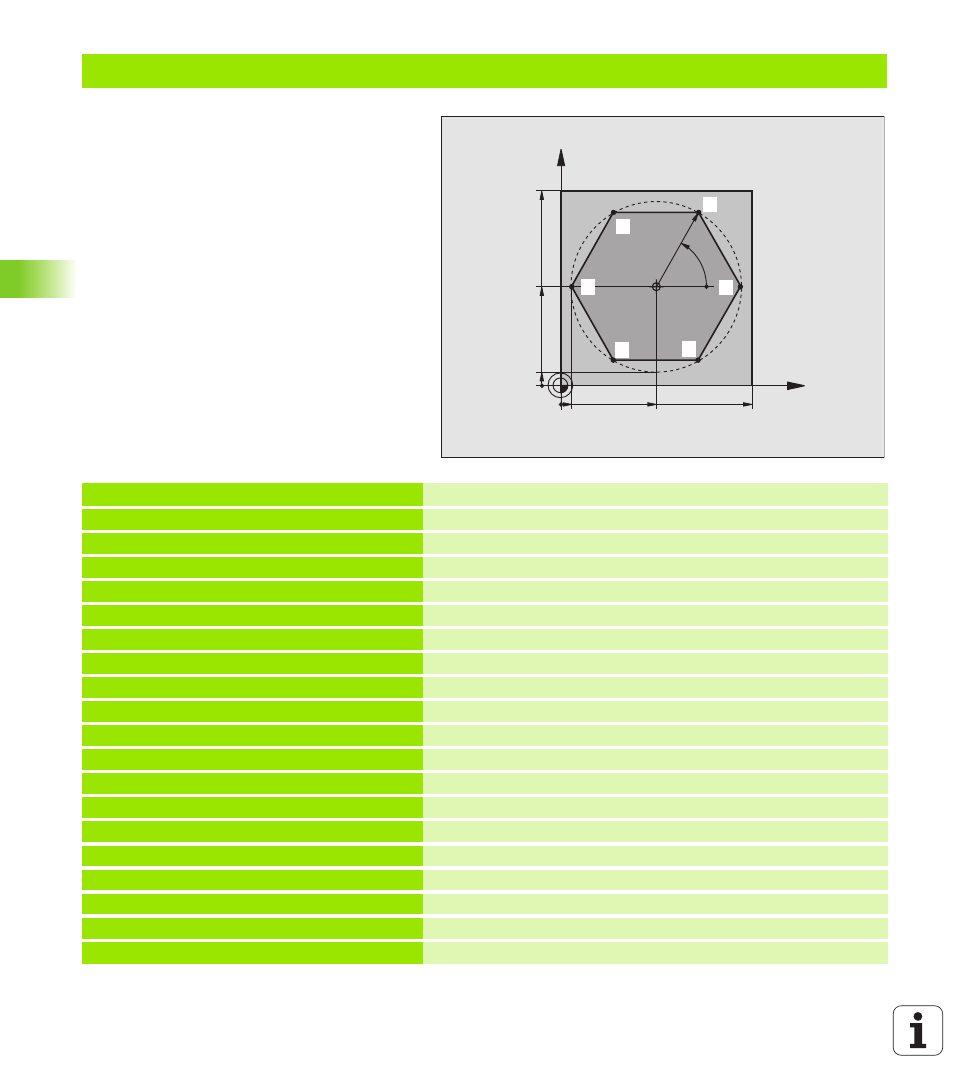

Пример: Движение по прямой полярно
0 BEGIN PGM LINEARPO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Дефиниция загатовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+7,5
Определение инструмента
4 TOOL CALL 1 Z S4000 Вызов инструмента
5 CC X+50 Y+50 Определение опорной точки для полярных координат
6 L Z+250 R0 FMAX Свободный ход инструмента
7 LP PR+60 PA+180 R0 FMAX Предпозиционирование инструмента
8 L Z-5 R0 F1000 M3 Перемещение на глубину обработки
9 APPR PLCT PR+45 PA+180 R5 RL F250 Наезд контура в точке 1 по окружности с
тагенциальным примыканием
10 LP PA+120 Наезд точки 2
11 LP PA+60 Наезд точки 3
12 LP PA+0 Наезд точки 4
13 LP PA-60 Наезд точки 5
14 LP PA-120 Наезд точки 6
15 LP PA+180 Наезд точки 1
16 DEP PLCT PR+60 PA+180 R5 F1000 Отвод от контура по окружности с тангенциальным примыканием
17 L Z+250 R0 FMAX M2 Свободный ход инструмента, конец программы
18 END PGM LINEARPO MM
X
Y
50 100
50
CC
5
100
R45
60°
5
1 1
1 2
1 3
1 4
1 5 1 6
