HEIDENHAIN iTNC 530 193
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
у
го
льные
к
оор
динаты

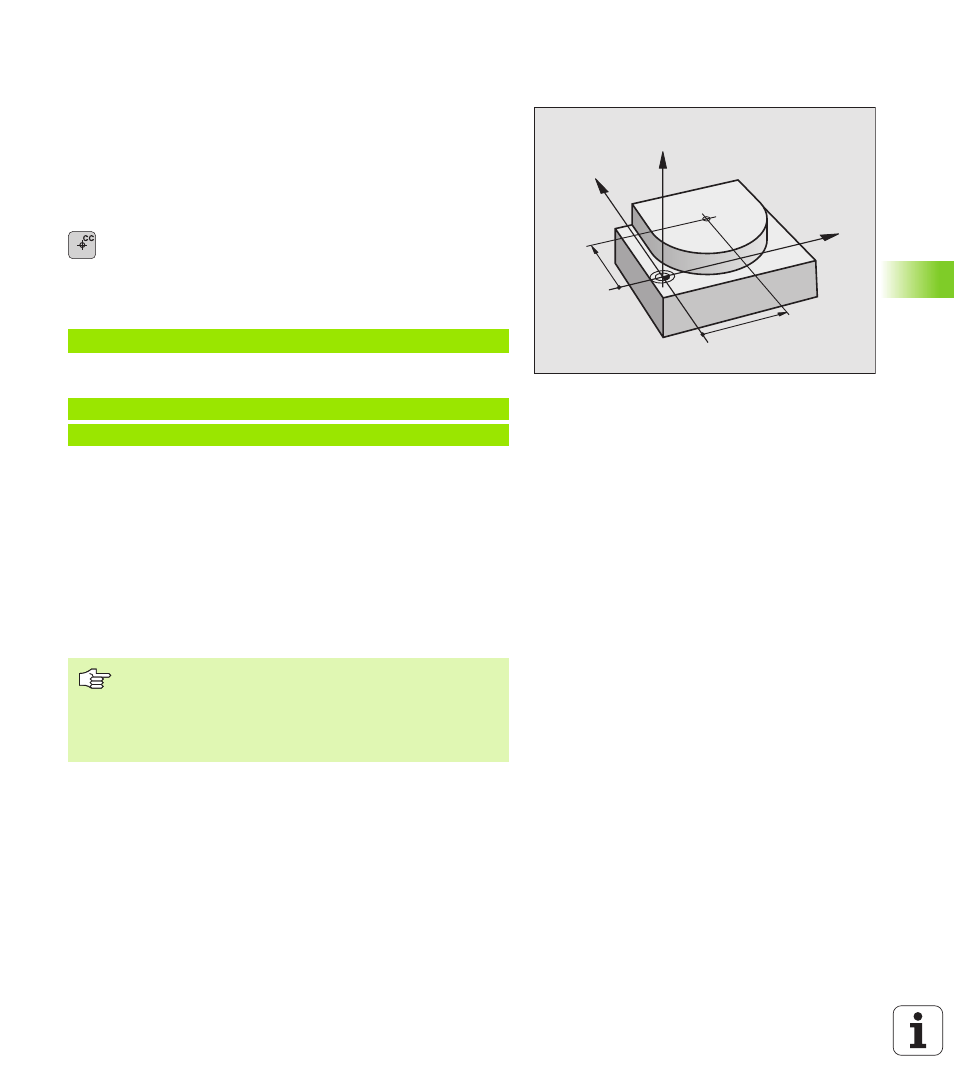

Центр окружности CC
Установливете центр окружности для круговых траекторий,
программированных Вами с помощью клавиши C (круговая
траектория C). Для этого
n введите прямоугольные координаты центра окружности или
n перенесите в последнем программируемую позицию или
n перенесите координаты с помощью клавиши „ПРИЕМ
ФАКТИЧЕСКОЙ ПОЗИЦИИ”
U U U U Kooрдинаты CC: Ввод координат для центра
окружности или
принять программированное в последнюю
очередь положение: Без ввода координат
ЧУ-записи в качестве примера
или
Строки программы 10 и 11 не относятся к рисунку.
Действительность
Центр окружности остаётся так долго установленным, пока Вы не
программируете нового центра окружности. Можете назначать
центр окружности также для вспомогательных осей U, V и W.
Ввести центр окружности CC инкрементно
Инкрементно введена координата для центра окружности
относится всегда к программированной в последнюю очередь
позиции инструмента.
5 CC X+25 Y+25
10 L X+25 Y+25
11 CC
С помощью CC обозначаем положение как центр
окружности. Инструмент не перемещается на эту
позицию.
Центр окружности является одновременно полюсом
для полярных координат.
CC
Z
Y
X
X
CC
Y
CC
