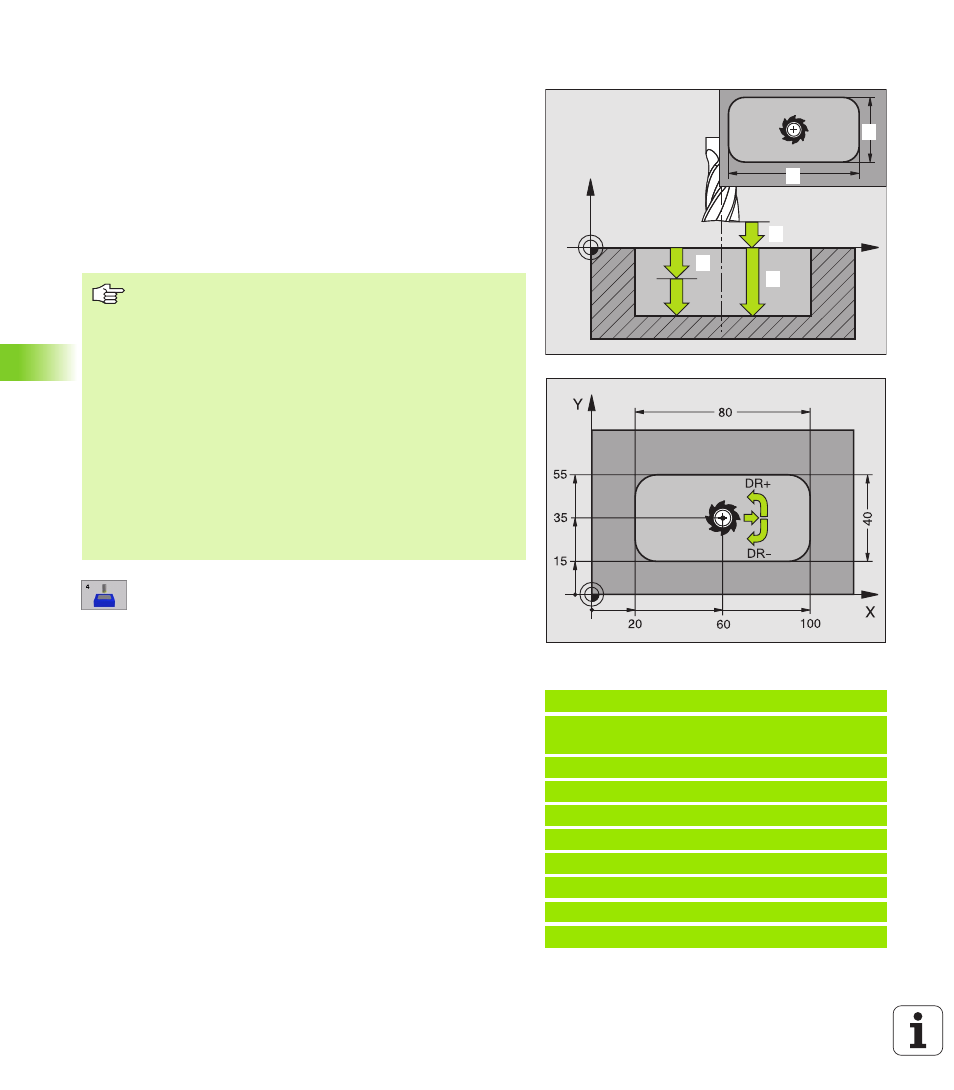

ФРЕЗЕРОВАНИЕ КАРМАНОВ (цикл 4)
1 Инструмент врезается в положении старта (центр кармана) в
обрабатываемую деталь и перемещается на глубину подвода
2 Сначала инструмент перемещается в положительном
направлении более длинной стороны – в случае квадратных
карманов в положительном направлении Y- – очищает карман
из внутри к наружии
3 Эта операция повторяется (1 до 2), пока будет достигнута
глубина
4 В конце цикла УЧПУ перемещает инструмент назад на
позицию старта
U
U
U
U
Безопасное расстояние
1
(инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
U
U
U
U
Глубина
2
(инкрементно): Расстояние
поверхности загатовки – дна кармана
U
U
U
U
Глубина подвода
3
(инкрементно): Размер, на
который каждый раз инструмент подводится.
УЧПУ перемещаестя одним рабочим ходом на
глубину если:
n
Глубина подвода и глубина равны друг другу
n
Глубина подвода больше глубины
U
U
U
U
Подача на глубину: Скорость перемещения при
нарезании внутренней резьбы
U
U
U
U
1. Длина бока
4
: Длина кармана, параллельно к
главной оси плоскости обработки
U
U
U
U
2. Длина бока
5
: Ширина кармана
U
U
U
U
Подача F: Скорость перемещения инструмента на
плоскости обработки
Пример: ЧУ-предложения
11 L Z+100 R0 FMAX
12 CYCL DEF 4.0 ФРЕЗЕРОВАНИЕ
КАРМАНОВ
13 CYCL DEF 2.1 РАССТ 2
14 CYCL DEF 4,2 ГЛУБИНА -10
15 CYCL DEF 4.3 ПОДВОД 4 F80
16 CYCL DEF 4.4 X80
17 CYCL DEF 4.5 Y40
18 CYCL DEF 4.6 F100 DR+ РАДИУС 10
19 L X+60 Y+35 FMAX M3
20 L Z+2 FMAX M99
X
Z
11
12
13
14
15
Обратите внимание перед программированием
Использовать фрезу с режущим по середине торцовым
зубом (ДИН 844) или предсверлить в центре кармана.
Предпозиционировать над центром кармана с
коррекцией радиуса R0.
Программировать предложение позиционирования на
точку старта по оси шпинделя (безопасное расстояние
над поверхностью загатовки).
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете Глубину
= 0, то УЧПУ не выполняет цикла.
Для 2-ой длины бока действует следующее условие: 2-
ая длина бока больше [(2 x радиуса закругления) +
боковая подача k].
